Назначение изделия
Извещатель предназначен для оборудования периметровых заграждений, в том числе большой протяженности, с целью формирования тревожного извещения о локальной деформации заграждения и закрепленного на нем чувствительного элемента при несанкционированном проникновении «нарушителя» методом перелаза через заграждение без применения технических средств и методами нарушения целостности заграждения, чувствительного элемента и элементов его крепления.
Особенности
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле. Совместим с любой приемно-контрольной аппаратурой.
Комплектация

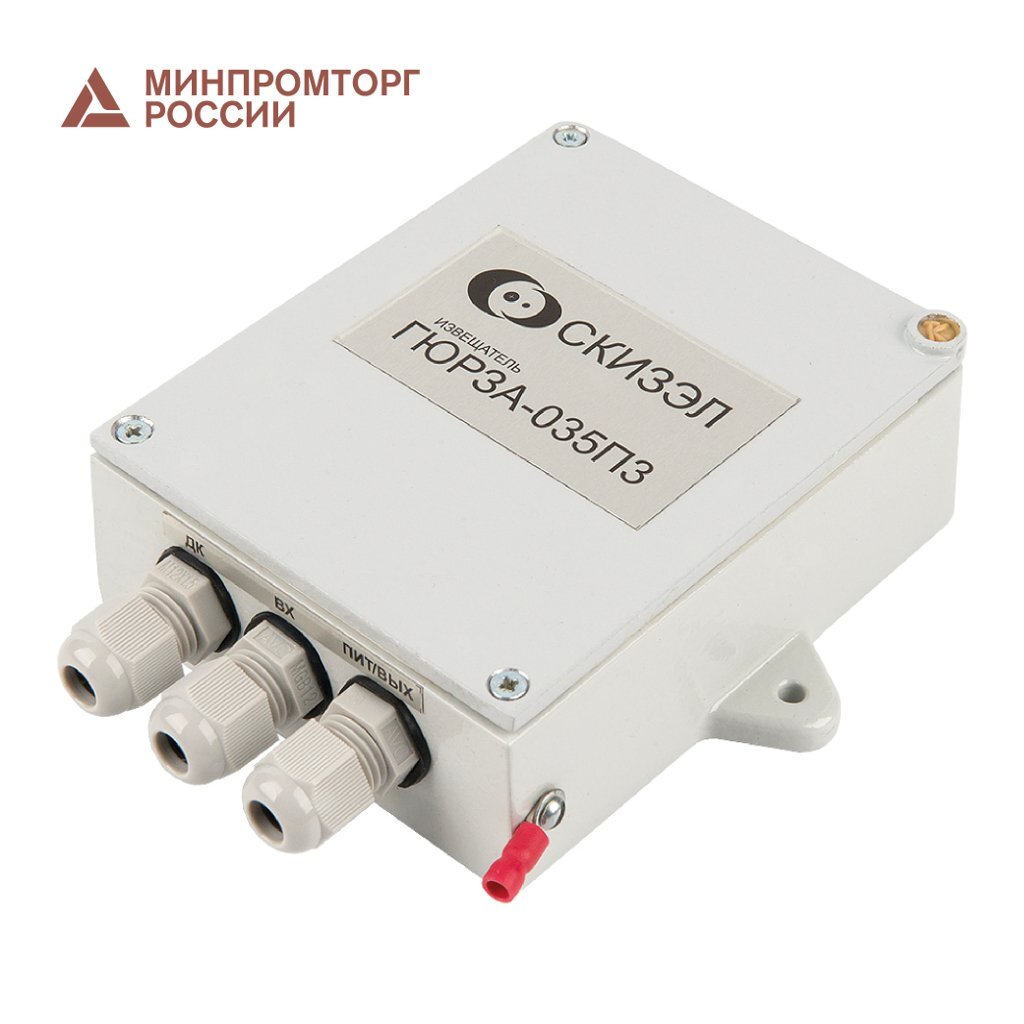

Блок обработки сигналов (БОС) — 1шт.;
Муфта переходная (МП) — 1 комплект;
Устройство оконечное (УО- 001) — 1 комплект;
Кабель РК 50-2-16 — 5 м.
Дополнительное оборудование
(228278) - ЧЭ 10П, чувствительный элемент для блокирования инженерных ограждений из металлического гофролиста, деревянных заграждений, нажимных козырьков и жестких сварных решеток.
(230624) - ЧЭ 5П, чувствительный элемент для блокирования инженерных ограждений из сетки, спирали, колючей проволоки, АКЛ, а так же гибких решеток типа «Махаон»
(212671) - Муфта переходная предназначена для электрического соединения чувствительного элемента с линией подключения к блоку обработки сигналов (кабель РК 50-2-16), а также для экранирования и герметизации места соединения.
При оборудовании извещателем ворот и калиток используют муфту переходную, при этом металлорукав, защищающий кабель линии подключения (кабель РК 50-2-16), фиксируют дополнительно скобой или при помощи протяжной коробки.
(031129) - Муфта соединительная предназначена для соединения (при необходимости) двух отдельных отрезков чувствительного элемента друг с другом, а также для экранирования и герметизации места соединения.
(219187) - Устройство оконечное УО-001, предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС, а также для экранирования и герметизации конца чувствительного элемента.
(315052) - КВ6-Л, Комплект для охраны лёгких распашных ворот шириной до 6 метров (из сетки рабица, 3D-решётки и т.п.).
(315054) - КВ6-О, Комплект для организации обхода ворот кабельными линиями под землёй.
(315053) - КВ6-Т, Комплект для охраны тяжёлых распашных ворот шириной до 6 метров (из листового металла, кованных и т.п.).
(315055) - Кронштейн-Б1, Кронштейн крепления БОС извещателей Гюрза серий ПЗ, ПЗВ, П, ПЗР и исполнения 1 к круглым столбам 40...108 мм или квадратным столбам 40х40...100х100 мм.
Видеоматериалы
Количество зон охраны
1
Ток потребления, мА:
Длина зоны охраны, м
500
- в дежурном режиме
1.5…3.5
Напряжение питания, B:
Степень защиты
IP55
- от внешнего источника питания
8…36
Диапазон рабочих температур, °С
-65…+70
