Назначение изделия

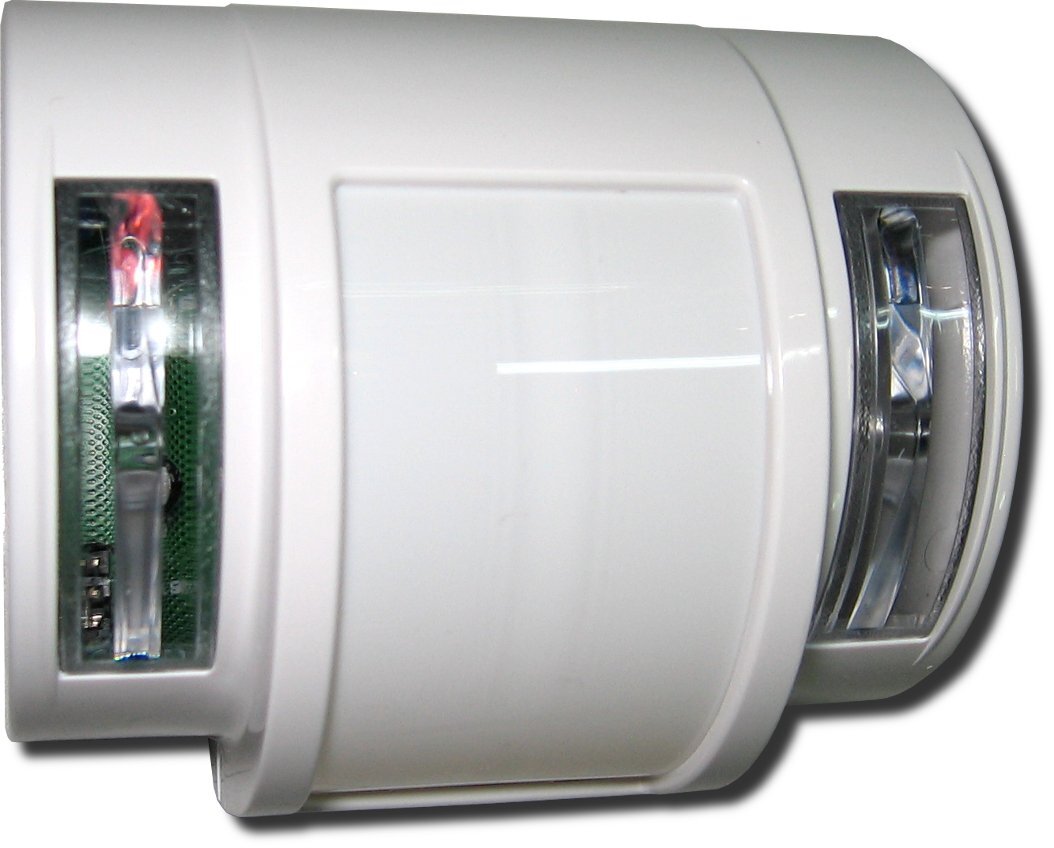

Извещатель охранный PATROL-301 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле; для работы в системе охранной сигнализации.
Особенности
«PATROL-301», оснащённый четверным пироэлементом «QUAD», образует высокую плотность зоны обнаружения, исключая мёртвую зону, и обеспечивает наилучшее обнаружение движущегося человека на охраняемом объекте.
Биполярный счётчик импульсов, управляемый микроконтроллером, позволяет эксплуатировать извещатель на объектах с нестабильной средой.
В извещателе «PATROL-301» применена оригинальная линза Френеля, которая наиболее эффективно собирает инфракрасную энергию от зоны обнаружения и точно фокусирует её на пироэлектрический сенсор. Линза Френеля выполнена из специального материала "POLY IR", который уменьшает негативное воздействие видимого света, а так же исключает ложные срабатывания при попадании на извещатель прямых и отраженных солнечных лучей или света автомобильных фар.
Плавный регулятор чувствительности позволяет адаптировать работу извещателя «PATROL-301» к специфическим условиям эксплуатации на конкретном объекте.
Совершенная защита электронной схемы предусмотренными RF и EM фильтрами.
PIR сенсор в «PATROL-301» надежно защищён от радиочастотных (RF) излучений никелевой вставкой.
Дополнительное оборудование
(225934) - UBL-1110, Универс. кронштейн для ИК извещателей Patrol, шаровой, внутрен.канал для провода
(246915) - UBL-1112, Универс. кронштейн (прямой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(246916) - UBL-1115, Универс. кронштейн (угловой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(234046) - Кронштейн большой (РИЭЛТА), Универс. настенно-потолочный кронштейн со сферическим шарниром, с большим углом поворота
Чувствительный элемент
4-х площадной PIR элемент
- длительность тревожного извещения, сек
3
Регулировка чувствительности
есть
- коммутируемое напряжение, В
60
Время разогрева, сек
40
- коммутируемый ток, А
0.1
Параметры ИК канала:
- тампер
есть
- тип зоны обнаружения
штора
Напряжение питания, B:
- дальность, м
15
- постоянного тока
8…16
- ширина, м
1.2
Ток потребления, мА:
- рекомендуемая высота установки, м
до 10
- при напряжении питания 12 В
12
- наличие антисаботажной зоны
есть
Диапазон рабочих температур, °С
-30…+50
- диапазон обнаруживаемых скоростей перемещения, м/с
0.2…3
Габаритные размеры, мм
75х66х49
Параметры тревожного выхода:
Масса, не более, кг
0.106
- тип контактов
нормально-замкнутые
