Назначение изделия
Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, а также обнаружения разрушения остекленных строительных конструкций (проемов) и элементов интерьера закрытых помещений и формирования сигнала тревоги в системе охранной сигнализации.
Особенности

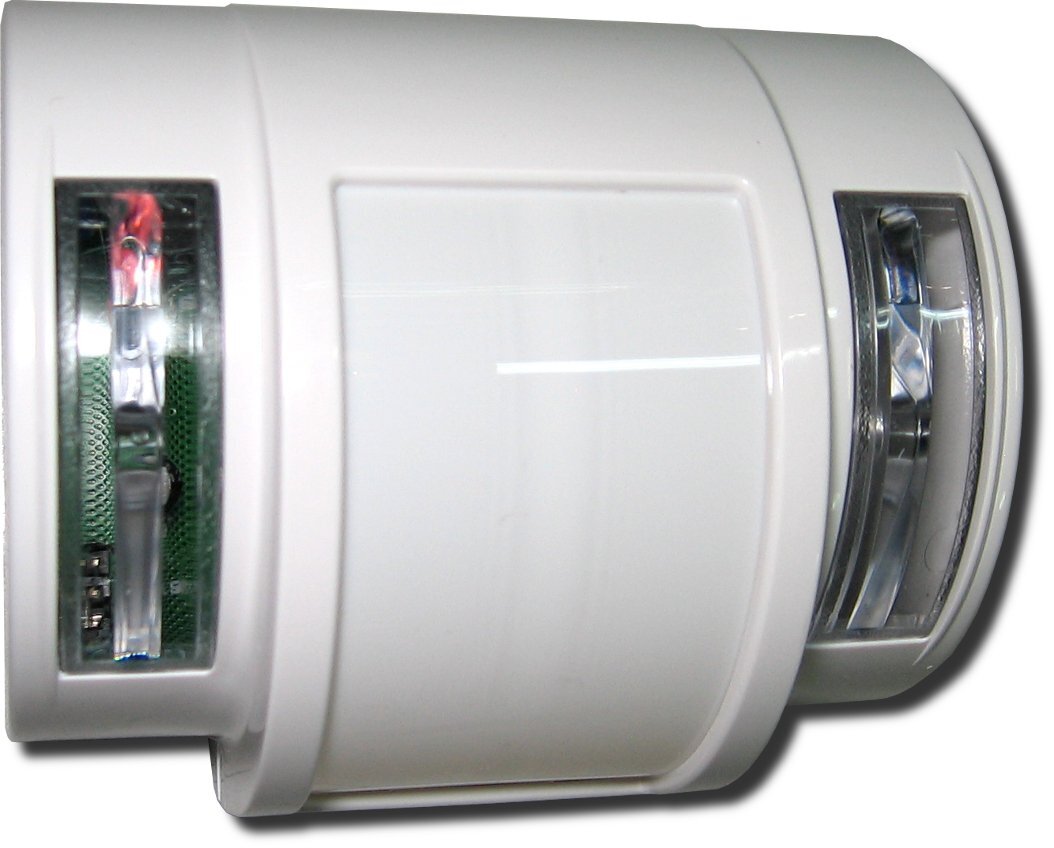

«PATROL-601» с четверным пироэлементом «QUAD» обеспечивает наилучшее обнаружение инфракрасного излучения от передвижения человека и гарантирует надёжное детектирование, исключая мёртвые зоны.
Оригинальная линза Френеля, выполненная из материала "POLY IR", обеспечивает самую лучшую пропускную способность инфракрасного излучения, а так же исключает ложные срабатывания при попадании на извещатель прямых и отраженных солнечных лучей или света автомобильных фар.
Применение двух микрофонов в извещателе «PATROL-601» позволило разделить низкочастотные и высокочастотные составляющие акустических сигналов, тем самым значительно повысить избирательную чувствительность акустического датчика, увеличить дальность обнаружения и с большой точностью идентифицировать только реальный факт разбития стекла.
Для проверки датчика разбития стекла существуют два тестовых режима:
- Проверка и настройка высокочастотного канала "GLASS TEST".
- Полная проверка датчика разбития стекла "SHOCK & GLASS TEST".
В извещателе «PATROL-601» плавные регуляторы служат для настройки чувствительности PIR извещателя и датчика разбития стекла согласно условиям эксплуатации прибора на конкретном объекте.
Совершенная защита электронной схемы предусмотренными RF и EM фильтрами.
Два раздельных оптоэлектронных ключа (реле) PIR извещателя и датчика разбития стекла позволяют подключить «PATROL-601» к двум независимым зонам в контрольной панели.
PIR сенсор в «PATROL-601» надежно защищён от радиочастотных (RF) излучений никелевой вставкой.
Дополнительное оборудование
(225934) - UBL-1110, Универс. кронштейн для ИК извещателей Patrol, шаровой, внутрен.канал для провода
(246915) - UBL-1112, Универс. кронштейн (прямой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(246916) - UBL-1115, Универс. кронштейн (угловой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(234046) - Кронштейн большой (РИЭЛТА), Универс. настенно-потолочный кронштейн со сферическим шарниром, с большим углом поворота
Дальность обнаружения пир извещателем, м
15
Напряжение питания, В
8.5…16
Дальность обнаружения извещателем разбития стекла
15 мх180°
Ток потребления, мА
20
Максимальная высота установки, м
10
Диапазон рабочих температур, °С
-30…+50
Количество реле "ТРЕВОГА"
2
Габаритные размеры, мм
75х66х49
Выход реле
НЗ; 60В/120мА/16Ом
