Назначение изделия

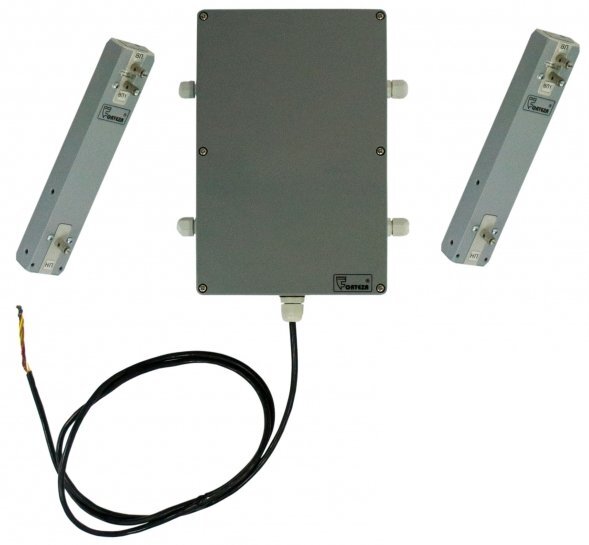

Извещатель предназначен для охраны периметров различных объектов со сложным рельефом местности, имеющим перепады по высоте и повороты в горизонтальной плоскости, при допустимой высоте травы или снежного покрова до 1 м при приземном варианте установки c расположением верхнего провода линейной части на высоте 1,8 м.
Особенности
Извещатель обеспечивает регистрацию преодоления нарушителем зоны обнаружения между верхним и нижним проводами линейной части способами «в рост», «согнувшись» при приземном варианте установки или при перелазе через заграждение при козырьковом варианте установки.
Извещатель является двухканальным и обеспечивает блокирование двух последовательно расположенных участков периметра с выдачей сигнала ТРЕВОГА по каждому участку.
Извещатель предназначен для совместной работы с контрольными панелями, фиксирующими размыкание контактов реле.
Дополнительное оборудование
(241646) - Аттенюатор для Рельеф
(215982) - Заземлители для извещателя Рельеф (1 комп.= 2 шт)
(226778) - Провод ЛЧ (Рельеф), в качестве проводов линейной части извещателя РЕЛЬЕФ применяется провод ГСП-0,5 (одиночный провод П-274Н)
(006025) - П-274М, Чувствительный элемент. Провод с многопроволочными медными и стальными проводами (4 жилы медных + 3 жилы стальных) с полиэтиленовой изоляцией, 1 пара, 2,2х4,5 мм, сечение жил = 0,5 кв. мм, R = 65 Ом/км (500 м бухта)
(228158) - СОЕДИНИТЕЛЬ для Рельеф (неразъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для восстановления проводов линейной части при разрыве.
(242964) - СОЕДИНИТЕЛЬ-Р для Рельеф (разъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для создания возможности временного разъединения линейной части.
(215646) - КМЧ-СТ1, Кронштейн для крепления проводов линейной части к заграждению («козырек») или вдоль него («рубеж») состоит из стеклотекстолитового стержня длиной 0,9 м и металлического уголка
(223554) - КМЧ-СТ2, для крепления проводов линейной части извещателя РЕЛЬЕФ "приземным" типом, стеклотекстолитовый стержень длиной 1,8 м и метал.уголок
Видеоматериалы
Внешние интерфейсы для обмена, программирования и управления
RS-485
- длительность тревожного извещения, сек
3…6
Параметры зоны обнаружения:
- коммутируемое напряжение, В
50
- длина линейной части каждого из каналов при козырьковом варианте установки, м
25…250
- коммутируемый ток, А
0.1
- длина линейной части каждого из каналов при приземном варианте установки, м
25…200
- тампер
нет
- расстояние между проводами линейной части при козырьковом варианте установки, м
0.7…1.1
Время технической готовности, не более, с
60
- расстояние между проводами линейной части при приземном варианте установки, м
1.2…1.8
Напряжение питания, B:
Обнаруживаемая скорость движения, м/сек
0.1…10
- от внешнего источника питания
10…30
Параметры тревожного выхода:
Ток потребления, мА:
- количество релейных выходов
по одному на каждый канал
- не более
90
- тип контактов
нормально-замкнутые
Диапазон рабочих температур, °С
-40…+80
