Назначение изделия

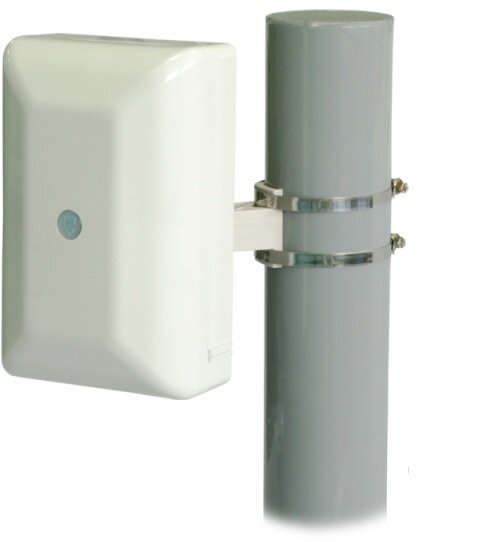

Предназначен для охраны участков периметра различных объектов и выдачи тревожного извещения путем размыкания выходных контактов исполнительного реле при пересечении зоны обнаружения нарушителем. Извещатель состоит из приемника, передатчика и блока питания. Принцип действия основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем.
Особенности
Извещатель не требует получения разрешения на использование радиочастоты в ГКРЧ.
Узкая зона обнаружения благодаря высокой (24ГГц) частоте работы передатчика. Ширина зоны обнаружения в 2 раза меньше, чем у извещателей серии FMW-3 на одинаковой длине участка. Это позволяет применять извещатели серии БАРЬЕР в условиях узкой зоны отторжения и избавляет от необходимости разбиения длинного участка на более короткие. Извещатели серии БАРЬЕР - это оптимальное решение для участков периметра с декоративными посадками, участков с сужениями из-за построек, участков, где вблизи проходит дорога, тропа наряда.
В отличие от БАРЬЕР-300/500, модификации БАРЬЕР-50 имеют гораздо меньшие габаритные размеры и в 4 раза меньший вес.
В извещателе применены унифицированные узлы и новые антенны, которые имеют узкую диаграмму направленности, что повышает помехоустойчивость извещателя.
Под заказ выпускается модификация с проводной синхронизацией, повышающей устойчивость к импульсным помехам.
Параметры зоны обнаружения:
Напряжение питания, B:
- протяженность зоны обнаружения, м
5…50
- от внешнего источника питания
9…30
- максимальная высота, м
1.8
Ток потребления, мА:
- максимальная ширина, м
1
- при питании от внешнего источника питания
35
Обнаруживаемая скорость движения, м/сек
0.1…10
Время технической готовности после подачи питания, с
60
Параметры тревожного выхода:
Степень защиты
IP55
- тип контактов
нормально-замкнутые
Диапазон рабочих температур, °С
-40…+80
- длительность тревожного извещения, сек
3
Габаритные размеры, мм:
- коммутируемое напряжение, В
50
- блока приемного
141х123х76
- коммутируемый ток, А
0.1
- блока передающего
141х123х76
- тампер
есть
Масса, не более, кг
1.0
