Назначение изделия

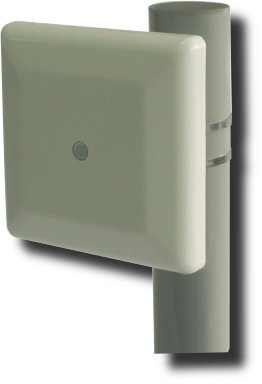

Извещатель охранный радиоволновый линейный ЛУЧ-М предназначен для охраны участков периметра различных объектов и выдачи тревожного извещения при пересечении зоны обнаружения нарушителем.
Извещатель относится к группе двухпозиционных радиолучевых средств обнаружения, состоящих из приемника и передатчика.
Принцип действия извещателя основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем.
Особенности
В извещателе применена процессорная обработка сигнала, которая позволила повысить помехоустойчивость, защититься от воздействия неблагоприятных метеофакторов, движения мелких животных.
Извещатель устойчиво работает при воздействии сильных электромагнитных полей (ЛЭП до 500 кВ).
При специальной подготовке зоны обнаружения и настройке порогов срабатывания извещатель позволяет обнаруживать нарушителя двигающегося ползком.
Поставляется на замену извещателя “ПИОН", для подключения на блоках извещателя установлены разъемы, как и в извещателе “ПИОН".
В комплект поставки извещателя входят кабели с ответными частями разъемов для блоков передающего и приемного.
Наличие защиты от грозовых разрядов и высоковольтных наводок.
Органы настройки унифицированы с извещателем FMW-3, хорошо зарекомендовавшим себя многолетней эксплуатацией.
Параметры зоны обнаружения:
Напряжение питания, B:
- протяженность зоны обнаружения, м
10…300
- от внешнего источника питания
9…30
- максимальная высота, м
1.8
Ток потребления, мА:
- максимальная ширина, м
5
- при питании от внешнего источника питания
35
Обнаруживаемая скорость движения, м/сек
0.3…10
Время технической готовности после подачи питания, с
60
Параметры тревожного выхода:
Степень защиты
IP55
- тип контактов
нормально-замкнутые
Диапазон рабочих температур, °С
-40…+80
- длительность тревожного извещения, сек
3
Габаритные размеры, мм:
- коммутируемое напряжение, В
50
- блока приемного
213х213х70
- коммутируемый ток, А
0.1
- блока передающего
213х213х70
- тампер
есть
Масса, не более, кг
2.4
