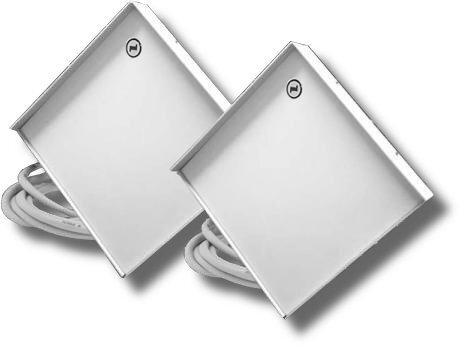

Назначение изделия
Извещатель предназначен для контроля охраняемых рубежей непосредственно на полотне заграждения, стенах зданий и сооружений, участков вдоль столбов, а так же прямолинейных открытых участков охраняемого рубежа и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения.
1. Извещатели серии «Призма-3-10» не имеют мировых аналогов и защищены патентом РФ (RU 2348980C2).
• В отличие от других извещателей, не требуется отодвигать зону обнаружения от заграждений, она может формироваться непосредственно на полотне заграждений, стен зданий и других сооружений.
• Настройка параметров объемной зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей - заграждений, стен, крыш и т. п.
• До 8 частотных литер.
• Связь с ППК размыкание «сухих» контактов нормально замкнутого реле;
• Эстетичные малогабаритные корпуса изготовлены из алюминия и нержавеющей стали со степенью защиты IP67/IP68.
2. ОСОБЕННОСТИ РАБОТЫ ИЗВЕЩАТЕЛЕЙ ВБЛИЗИ ЗАГРАЖДЕНИЙ:
• зона обнаружения не «перетекает» на сопредельную территорию, на внешнюю сторону даже радиопрозрачных заграждений.
• исполнение извещателей в малогабаритных корпусах позволяет удобно разместить их на полотне заграждений;
• раскачивание заграждения не оказывает никакого влияния на работу извещателей;
• возможность поперечного перекрытия зоны обнаружения решетчатым (сетчатым) заграждением без ухудшения работоспособности извещателей;
• извещатели рекомендуются к установке на рубежах, имеющих малую зону отчуждения, вблизи проезда авто и ж/д транспорта;
3. ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ИЗВЕЩАТЕЛЕЙ:
• возможность работы как на открытых участках так и вдоль полотна заграждений;
• возможность установки на заграждения, стены, трубы или металлические стойки;
• возможность параллельной установки нескольких извещателей при создании многолучевых рубежей с целью определения направления движения нарушителе или увеличения высоты охраняемого рубежа;
• возможность регулировки порогов срабатывания в ручном режиме;
• синхронизация работы передающего и приемного блоков как по радиолучу, так и по выделенному проводу (модификация «С»);
• возможность взаимной синхронизации работы смежных участков для исключения «засветки» приемного блока передающим блоком смежного участка;
• светодиодная индикация амплитуды сигналов и порогов;
• удобство юстировки без использования дополнительных приборов;
• извещатели не требует сезонных регулировок.
Особенности
Арктическое исполнение. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -65°С до +85°С).
Параметры зоны обнаружения:
Напряжение питания, B:
- протяженность зоны обнаружения, м
3…300
- от внешнего источника питания
10…36
- ширина зоны обнаружения одного участка, м
регулируется в пределах 0.5…3.5 м
Ток потребления, мА:
Обнаруживаемая скорость движения, м/сек
0.1…10
- максимальный
250
Параметры тревожного выхода:
Степень защиты
IP67
- тип контактов
нормально-замкнутые
Диапазон рабочих температур, °С
-65…+85
- длительность тревожного извещения, сек
5
Габаритные размеры, мм:
- коммутируемое напряжение, В
39
- блока приемного
180х180х50
- коммутируемый ток, А
0.1
- блока передающего
180х180х50
- тампер
есть
Масса, не более, кг
3.7
