Назначение изделия
Извещатели радиоволновые однопозиционные ЗЕБРА-30 предназначены для охраны участков периметра, открытых и закрытых площадок, складов, тоннелей, эстакад.
Извещатель имеет объемную зону обнаружения, создаваемую электромагнитным излучением. Принцип действия извещателя основан на методе линейно-частотной модуляции. Излучаемые извещателем электромагнитные волны, отражаясь от окружающих предметов, попадают на его СВЧ-приемник. При появлении в охраняемой зоне нарушителя, происходят изменения в принимаемом сигнале, обусловленные доплеровским эффектом, что активизирует выдачу извещателем тревожного извещения.
Особенности
Извещатель является прибором нового поколения. Высокий "интеллект" извещателя обеспечен применением для обработки сигнала цифрового сигнального процессора, что позволило качественно повысить функциональные и эксплуатационные характеристики извещателя.
Процессорная обработка сигнала и разбивка зоны обнаружения на 12 подзон у извещателей позволяет сделать чувствительность равномерной по всей длине зоны обнаружения, четко определить ее границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения.
Извещатель выпускается с рабочей частотой излучения 9,375 ГГц.
При отключении одной или нескольких подзон можно организовать зоны "санкционированных" проходов на охраняемом участке, например, для передвижения людей через проходную или транспорта через ворота.
Деление зоны обнаружения на подзоны позволило повысить помехоустойчивость к птицам и мелким животным в зоне обнаружения и воздействию метеофакторов по сравнению с другими аналогичными однопозиционными радиоволновыми извещателями.
Все настройки в извещателях ЗЕБРА-30 можно проконтролировать или изменить с помощью органов регулировки или с ПЭВМ. Подключение извещателя к компьютеру через USB или RS-485.
В извещателе имеется функция "АНТИМАСКИНГ" для определения преднамеренной деактивации извещателя.

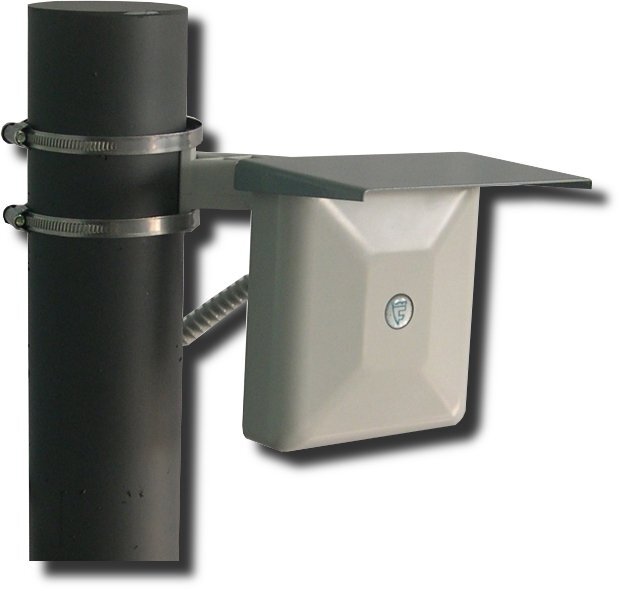

При эксплуатации извещателей на улице для уменьшения влияния атмосферных осадков - дождя и снега, следует использовать защитный козырек.
Видеоматериалы
Рабочая частота, ГГц
9.200…9.600
- коммутируемый ток, А
0.1
Программирование
USB; RS485
- тампер
есть
Параметры зоны обнаружения:
Выходной интерфейс
RS485
- дальность, м
2.5…30
Защита от маскирования
есть
- максимальная высота, м
8
Время технической готовности после подачи питания, с
5
- максимальная ширина, м
8
Напряжение питания, B:
Обнаруживаемая скорость движения, м/сек
0.3…8
- от внешнего источника питания
10…30
Параметры тревожного выхода:
Потребляемая мощность, Вт
1.0
- тип контактов
нормально-замкнутые
Диапазон рабочих температур, °С
-50…+80
- длительность тревожного извещения, сек
3
Габаритные размеры, мм
141х123х67
- коммутируемое напряжение, В
50
Масса, не более, кг
0.4
