Назначение изделия
Извещатель применяется для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например, тупиков, болотистых участков, оврагов, переходов через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.д.
Извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.
Особенности
Настройка извещателей может производиться:
- органами ручной регулировки, расположенными непосредственно на извещателе;
- с помощью ноутбука (ОС Windows) по интерфейсу USB на месте установки извещателя;
- удаленно с поста охраны по интерфейсу RS-485.
Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.
Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне устанавливаются свои усиления сигнала и уровни порогов, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке.
Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить её границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от доплеровских извещателей.
В извещателях предусмотрена возможность отключения одной или нескольких подзон. Отключая их, можно организовать зоны "санкционированных" проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение ненужных подзон.

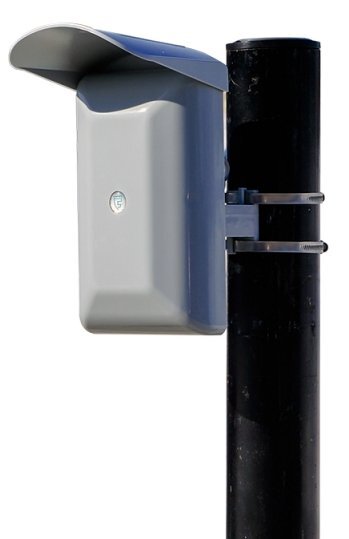

Отключение первой подзоны повышает помехоустойчивость к дождю, снегу, туману, молниям, мелким животным и растительности. При эксплуатации извещателей на улице, для уменьшения влияния атмосферных осадков, следует использовать защитный козырек.
Извещатель ЗЕБРА-60(84) имеет 5 частотных литер, что исключает взаимное влияние от соседних комплектов. Это позволяет использовать извещатели в непосредственной близости друг от друга, например, в ангарах, складских помещениях и т.д.
Видеоматериалы
Диапазон рабочих частот, ГГц
24.05…24.25
- коммутируемый ток, А
0.1
Внешние интерфейсы для обмена, программирования и управления
RS-485; USB
- тампер
есть
Параметры зоны обнаружения:
Время технической готовности, не более, с
15
- длина, м
84 м (12 поперечных подзон по 7 м)
Напряжение питания, B:
- высота, м
8
- от внешнего источника питания
10…30
- ширина, м
1
Потребляемая мощность:
Обнаруживаемая скорость движения, м/сек
0.3…8
- не более
1.5 Вт
Параметры тревожного выхода:
Диапазон рабочих температур, °С
-40…+80
- тип контактов
нормально-замкнутые
Габаритные размеры, мм
210х135х75
- длительность тревожного извещения, сек
3
Масса, не более, кг
0.5
- коммутируемое напряжение, В
50
