Назначение изделия
Извещатель охранный точечный магнитоконтактный комбинированный ИО 102-39/29 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка», а также других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона.

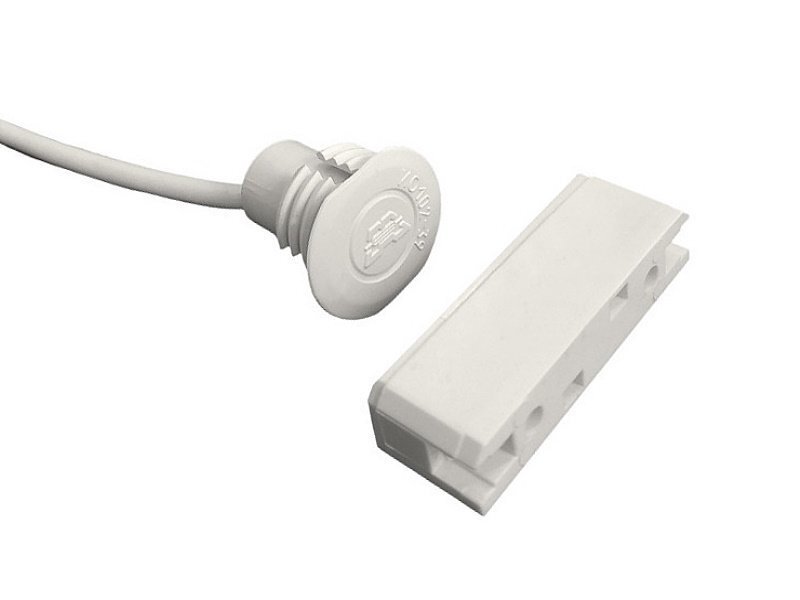

Отличительной особенностью извещателя является то, что он конструктивно состоит из врезного датчика магнитоуправляемого (геркона) и накладного элемента задающего (магнита). Датчик устанавливается в стационарную часть конструкции (например, коробку двери), а магнит на подвижную часть охраняемой конструкции (например, дверное полотно).
Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла более 0.5 мм.
Дополнительное оборудование
(329846) - К-29, Кронштейн для изменения положения датчика или магнита
Тип контактов
Нормально замкнутые; на переключение
- максимальный коммутируемый ток, мА
250
Расстояние между магнитом и герконом, мм:
Степень защиты
IP66/IP68
- при размыкании контактов, более
25
Диапазон рабочих температур, °С
-50…+50
- при замыкании контактов, менее
6
Габаритные размеры, мм:
Максимально допустимые токи и напряжения:
- корпус геркона
22х23
- максимальное коммутируемое напряжение, В
72
- корпус магнита
45х10х15
