Назначение изделия

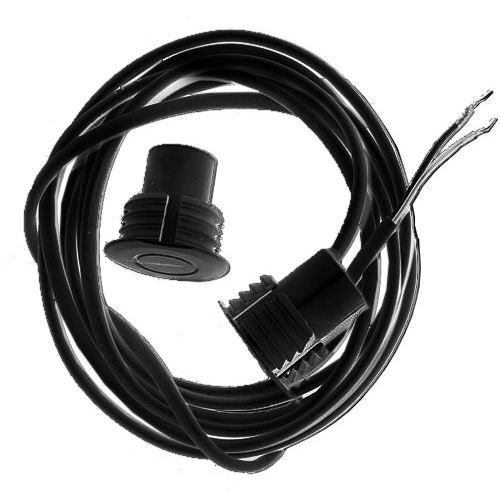

Извещатель охранный точечный магнитоконтактный ИО 102-39 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла более 0.5мм.
Особенности
Допуск соосности установки геркона и магнита извещателя не должен превышать ±5 мм.
Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм. с помощью фиксаторов на корпусах геркона и магнита.
Тип контактов
НЗ
- максимальный коммутируемый ток, мА
250
Расстояние между магнитом и герконом, мм:
Степень защиты
IP66
- при размыкании контактов, более
55
Диапазон рабочих температур, °С
-50…+50
- при замыкании контактов, менее
22
Габаритные размеры, мм:
Максимально допустимые токи и напряжения:
- корпус геркона
D24.5х23
- максимальное коммутируемое напряжение, В
72
- корпус магнита
D24.5х23
