Назначение изделия

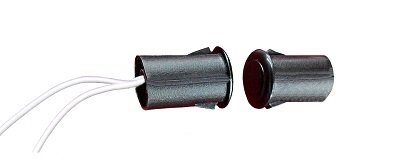

Извещатель охранный точечный магнитоконтактный ИО 102-51 предназначен для блокировки металлических дверных и оконных проёмов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.
Особенности
NB! ИЗВЕЩАТЕЛЬ ОХРАННЫЙ МАГНИТО-КОНТАКТНЫЙ, как устройство блокировки конструктивных элементов зданий и сооружений на открывание или смещение имеет нормально-разомкнутые (НР) контакты.
Нормально-Разомкнутые контакты - контакты цепи разомкнутые под действием магнита.
ГЕРКОН (герметизированный контакт)- электромеханическое коммутационное устройство, изменяющее состояние подключённой электрической цепи при воздействии магнитного поля от постоянного магнита имеет нормально-замкнутые (НЗ) контакты.
Тип контактов
НР
- максимальный коммутируемый ток, мА
300
Расстояние между магнитом и герконом, мм:
Степень защиты
IP66
- при размыкании контактов, более
3
Диапазон рабочих температур, °С
-50…+50
- при замыкании контактов, менее
2
Габаритные размеры, мм:
Максимально допустимые токи и напряжения:
- корпус геркона
22х12.5
- максимальное коммутируемое напряжение, В
72
- корпус магнита
22х12.5
