Назначение изделия
Извещатель предназначен для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.

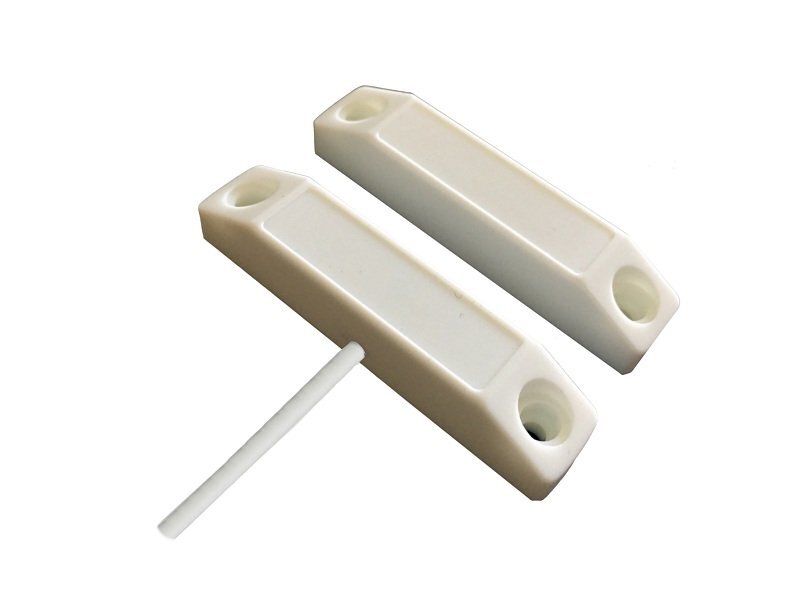

Извещатель состоит из исполнительного и задающего блоков, корпуса которых изготовлены из ударопрочного пластика АВS (АБС).
Исполнительный блок извещателей выполнен на основе магнитоуправляемых герметизированных контактов (герконов).
Задающий блок извещателей выполнен на основе постоянного магнита.
Тип контактов
Нормально разомкнутые; на замыкание
- максимальный коммутируемый ток, мА
500
Расстояние между магнитом и герконом, мм:
Степень защиты
IP55
- при размыкании контактов, более
25
Диапазон рабочих температур, °С
-50…+50
- при замыкании контактов, менее
8
Габаритные размеры, мм:
Максимально допустимые токи и напряжения:
- корпус геркона
66х13х13.5
- максимальное коммутируемое напряжение, В
72
- корпус магнита
66х13х13.5
