Назначение изделия

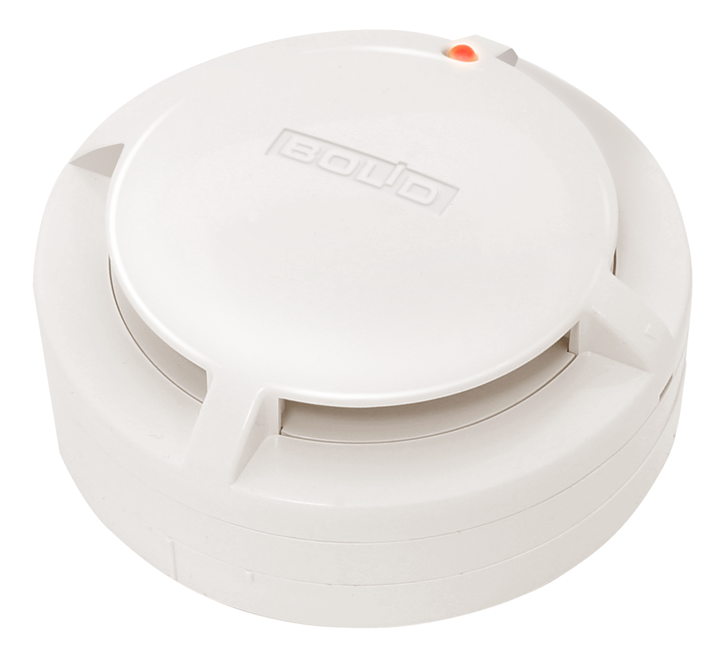

Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый «С2000-ИП-03», относящийся к классу А1R, применяется в системах пожарной сигнализации и предназначен для охраны объектов от пожаров путём контроля скорости нарастания температуры, превышения порогового значения и выдачи извещений «Пожар», «Внимание» или «Норма».
Работает под управлением контроллера двухпроводной линии связи «С2000-КДЛ» или «С2000 КДЛ-2И» в составе интегрированной системы охраны «Орион». Кроме того, извещатель по запросу передает значение температуры окружающей среды в градусах Цельсия. Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
Особенности
- однозначная установка в розетку;
- выдача извещения "Пожар" как при превышении максимального порога, так и при изменении градиента температуры;
- обработка температуры, используя предысторию;
- возможность измерения температуры с последующей передачей через "С2000-КДЛ" или "С2000-КДЛ-2И" на пульт "С2000М" или АРМ "Орион Про";
- контроль работоспособности;
- световая индикация состояния;
- проверка работоспособности нажатием на световод или лазерным тестером;
- измерение напряжения в ДПЛС в месте установки;
- адрес извещателя запоминается в энергонезависимой памяти;
- до 127 извещателей к "С2000-КДЛ" или "С2000-КДЛ-2И";
- совместим с монтажными комплектом крепления в подвесной потолок МК-2.
Дополнительная информация
При эксплуатации в режиме пожарного извещателя в КДЛ установить тип входа "3 - Пожарный тепловой", контролирующий скорость нарастания температуры и превышение максимального значения +54°С, а также тип входа "9 - Пожарный тепловой адресно-аналоговый", позволяющий задать температуру порогов формирования сообщений "Внимание" и "Пожар" (+54… +65°С) без учёта скорости изменения температуры. При использовании в режиме измерения температуры устанавливается тип входа "10 - Тепловой термостатический".
Для «КДЛ» версии v1.38 и ниже необходимо устанавливать тип входа 3 – «Пожарный тепловой».
Описание типов входов и способы их задания приведены в эксплуатационных документах на КДЛ и АРМ «Орион Про».
Первый контакт розетки может использоваться для подключения экрана соединительного провода.
Дополнительное оборудование
(208600) - МК-2, Монтажный комплект для установки извещателей в подвесной потолок
(281639) - МК-3, Монтажный комплект для установки извещателей в подвесной потолок, позволяет надеть защит.колпачок
(248745) - Блок разветвительно-изолирующий
(298461) - Кожух для защиты пожарных извещателей от механических повреждений
(314459) - ДИП-Тест, Лазерный тестер для проверки пожарных извещателей «ДИП-31», «ДИП-34А-03», «ДИП-34А-03-Exi», «ДИП-34А-04», «ДИП-34А-05», «ДИП-34ПА-03», «С2000-ИП-03», «С2000-ИП-03-Exi», «С2000-ИПГ», «С2000-ИП-ПА-03», «С2000Р-ДИП», «С2000Р-ИП», «СОнет».
(222658) - Астра-942 Тестер лазерный
Тип извещателя
адресный
Габаритные размеры, мм:
Температура срабатывания, °С
54…65 (А1)
- диаметр
100
Световая индикация
"Дежурный режим"; "Пожар"
- высота
47
Напряжение питания, B:
Степень защиты
IP41
- по двухпроводной линии связи
8…11
Диапазон рабочих температур, °С
-30…+55
Ток потребления, мА:
Масса, не более, кг
0.2
- максимальный
0.5
