Назначение изделия

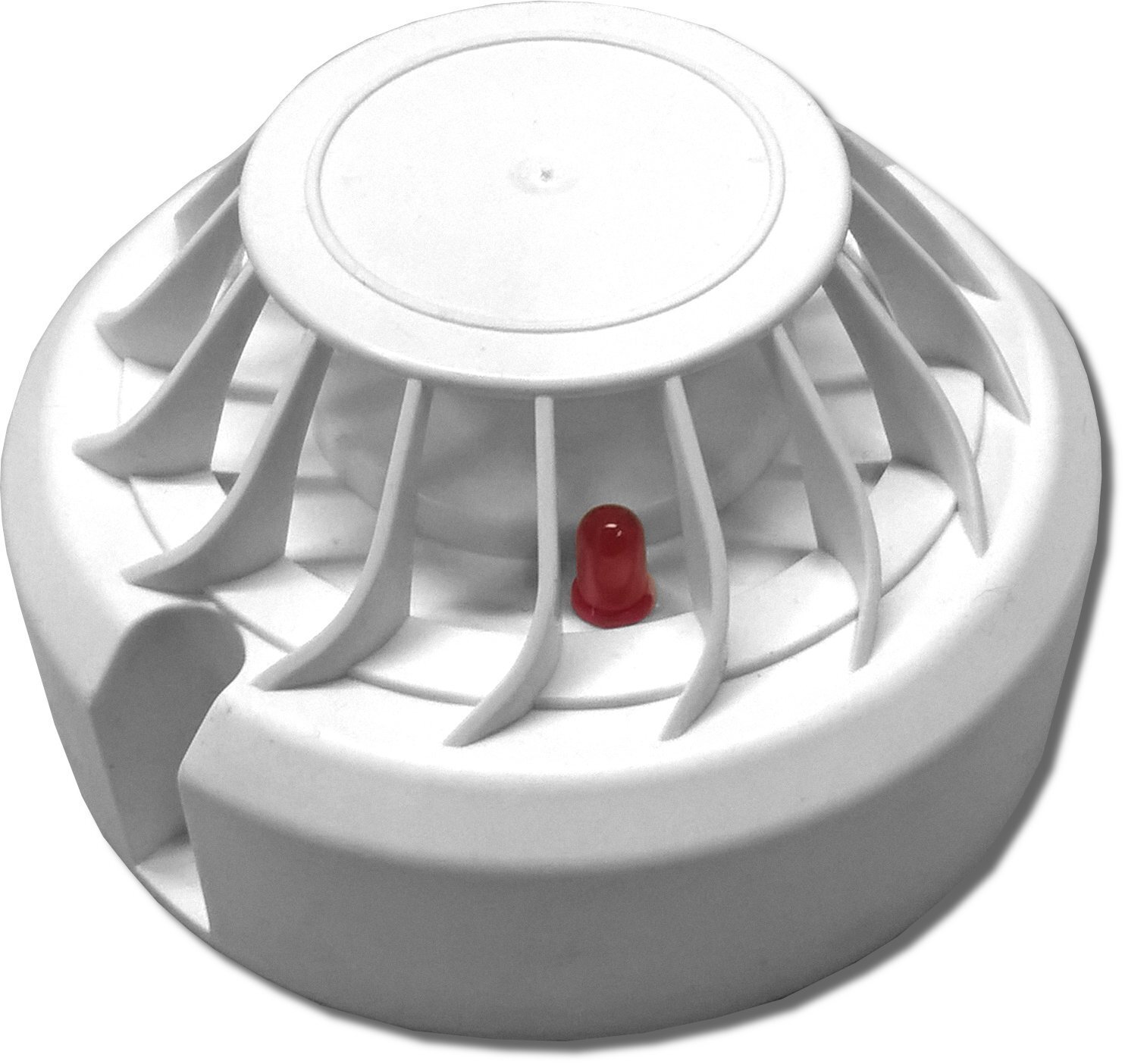

Извещатель ИП 101-10М предназначен для обнаружения очагов загорания, сопровождающихся увеличением температуры окружающей среды. Извещатель активизируется при скорости повышения температуры в месте его установки от 5°С в минуту и более, либо при достижении температуры равной A1R, A2R, A3R, BR, CR, DR, ER в случае медленного ее увеличения, формирования сигнала о пожаре в приемно-контрольных приборах автоматических систем пожарной и охранно-пожарной сигнализации. Извещатель выпускается в следующих вариантах исполнения:
1. ИП 101-10М/Ш – извещатель пожарный тепловой максимально-дифференциальный шлейфовый классов A1R, A2R, A3R, BR, CR, DR, ER.
2. ИП 101-10М/В – извещатель пожарный тепловой максимально-дифференциальный взрывозащищенный классов A1R, A2R, A3R, BR,CR, DR, ER. Извещатель имеет маркировку 1ExibIIAT6 и соответствует ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и может устанавливаться во взрывоопасных зонах помещений.
3. ИП 101-10МТ/Ш – извещатель пожарный тепловой максимальный классов A1, A2, A3, B, C, D, E (с отключённым дифференциальным каналом) шлейфовый.
4. ИП 101-10МТ/В – извещатель пожарный тепловой максимальный классов A1, A2, A3, B, C, D, E (с отключённым дифференциальным каналом) взрывозащищенный. Извещатель имеет маркировку 1ExibIIAT6 и соответствует ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и может устанавливаться во взрывоопасных зонах помещений.
Конструктивно извещатель выпускается со степенью защиты оболочки IP30 или IP54.
Тип извещателя
2-х проводный
- в режиме «ПОЖАР»
5
Температура срабатывания, °С
69…85 (В)
Габаритные размеры, мм:
Световая индикация
"Дежурный режим"; "Пожар"
- диаметр
90
Напряжение питания, B:
- высота
45
- по шлейфу сигнализации
8…30
Степень защиты
IP30
Ток потребления, мА:
Диапазон рабочих температур, °С
-50…+125
- в дежурном режиме
0.1
Масса, не более, кг
0.15
