Назначение изделия
Изделие предназначено для использования в качестве средства охранной сигнализации и обеспечивает обнаружение нарушителя, пересекающего зону обнаружения (ЗО) длиной до 100 м.

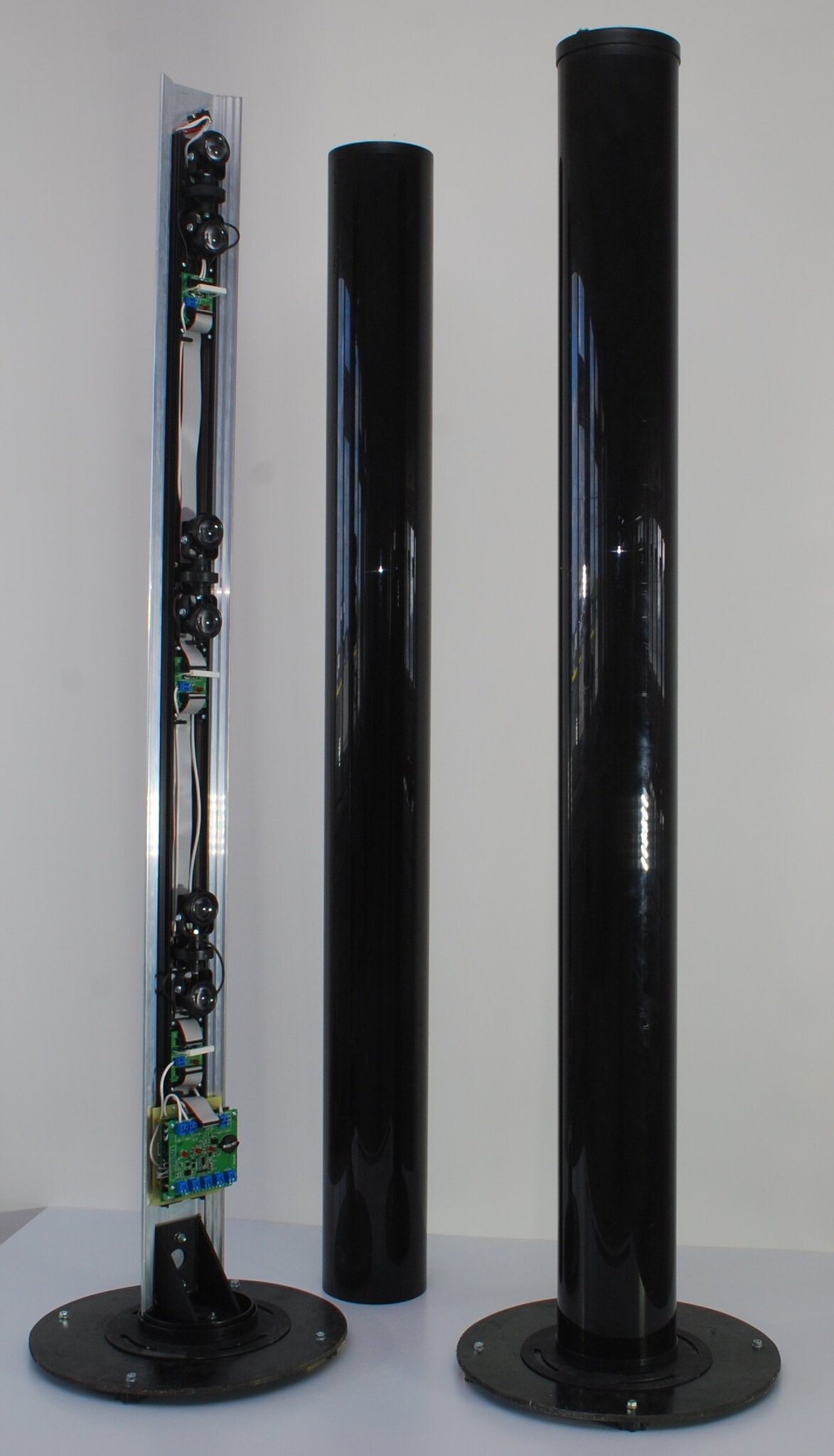

ЗО формируется инфракрасными лучами между блоком излучателя и блоком приемника. В изделии имеется 6 ИК-лучей сгруппированных попарно и работающих синхронно.
Особенности
Блок излучателя изделия имеет возможность подключения двух вибрационных чувствительных элементов (ВЧЭ), длиной до 250 м без установки дополнительных блоков обработки сигналов. Изделие обеспечивает обнаружение разрыва и короткого замыкания ВЧЭ. Изделие имеет интерфейс RS-485 для настройки параметров обнаружения и отображение состояния БИ и БПР с помощью ПК с установленным специализированным программным обеспечением.
Интерфейс связи с ПК
RS-485 для настройки и мониторинга
- тампер
есть
Настройка
Юстировка и настройка только с ПК
Напряжение питания, B:
Чувствительный элемент
6 ИК лучей
- постоянного тока
9…30
Возможность подключения дополнительных ШС
2 входа для подключения вибрационного ЧЭ до 250 м каждый
Ток потребления, мА:
Регулировка чувствительности
есть
- в дежурном режиме
250
Параметры ИК канала:
Питание обогревателя
24 В
- тип зоны обнаружения
линейная
Ток потребления обогревателя, мА
1 400
- дальность, м
200
Степень защиты
IP54
- наличие антисаботажной зоны
нет
Диапазон рабочих температур, °С
-40…+55
Параметры тревожного выхода:
Габаритные размеры, мм
D225х1500
- тип контактов
НЗ
Масса, не более, кг
25
