Назначение изделия

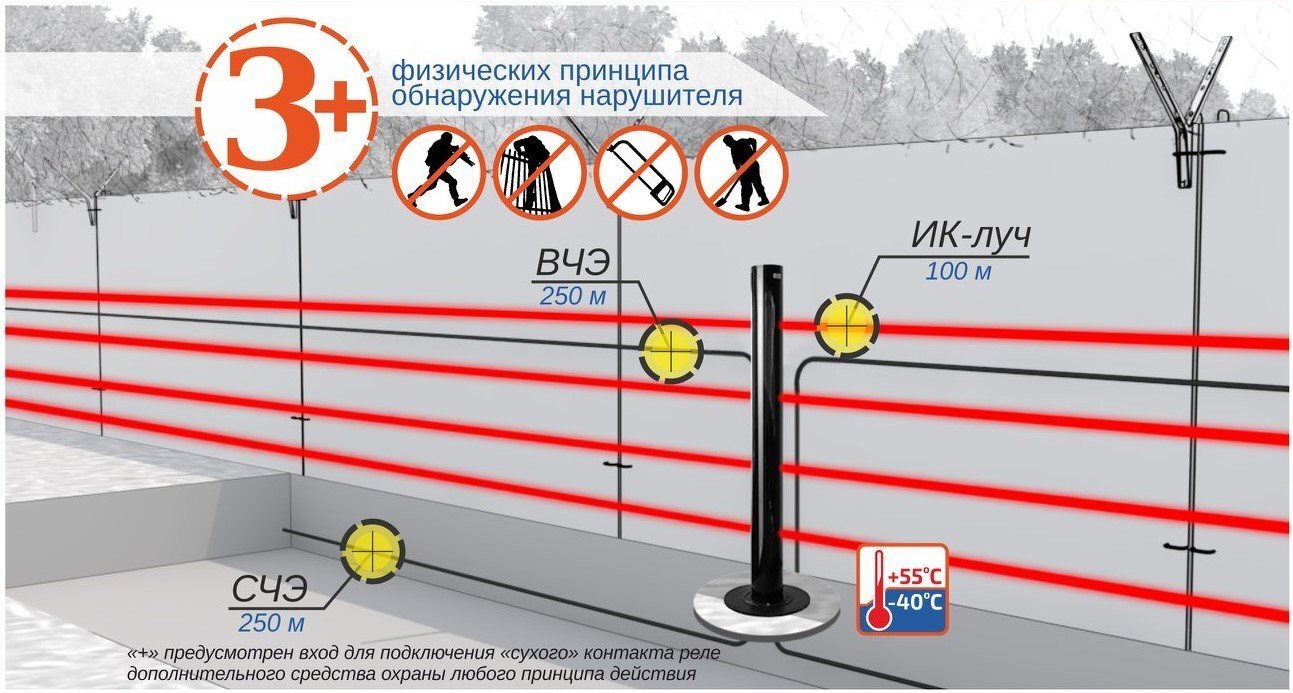

Комбинированное средство обнаружения «ПАНТЕРА», объединяющее в себе различные принципы обнаружения нарушителя (инфракрасный, сейсмический, вибрационный), предназначено для построения протяженных рубежей охраны.
Зона обнаружения, на основе инфракрасного излучения, формируется из четырех ИК-лучей, которые сгруппированы попарно.
Особенности
Изделие «ПАНТЕРА» имело в своем составе блок излучателя и блок приемника, выполненные в виде идентичных черных колонн. Для создания рубежа охраны протяженностью 500 метров, необходимо было установить 10 колонн ( 5 блоков излучателя и 5 блоков приемника). В изделии «ПАНТЕРА-2» по требованию заказчика будут использоваться объединенные приемо-передающие блоки, и для участка такой же длины потребуются 6 колонн (1 блок излучателя, 4 приемопередающих блока и 1 блок приемника).
Интерфейс связи с ПК
RS-485 для настройки и мониторинга
- тампер
есть
Настройка
Юстировка и настройка только с ПК
Напряжение питания, B:
Чувствительный элемент
4 ИК лучей
- постоянного тока
9…30
Возможность подключения дополнительных ШС
4 входа для подключения вибрационного и/или сейсмического ЧЭ до 250 м каждый
Ток потребления, мА:
Регулировка чувствительности
есть
- в дежурном режиме
250
Параметры ИК канала:
Питание обогревателя
24 В
- тип зоны обнаружения
линейная
Ток потребления обогревателя, мА
1 400
- дальность, м
200
Степень защиты
IP54
- наличие антисаботажной зоны
нет
Диапазон рабочих температур, °С
-40…+55
Параметры тревожного выхода:
Габаритные размеры, мм
D225х1500
- тип контактов
НЗ
Масса, не более, кг
25
