Назначение изделия

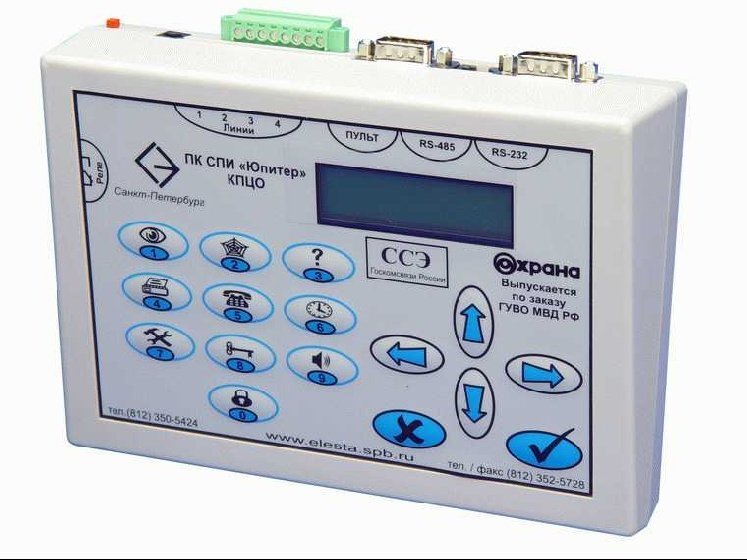

КПЦО предназначен для организации связи Пульта Централизованного Наблюдения с аппаратурой приемного комплекта СПИ, а также для контроля исправности этой аппаратуры.
Особенности
КПЦО имеются следующие каналы передачи данных:
- четыре канала «18 кГц», для соединения с устройствами трансляции (УТ) СПИ «Юпитер» по выделенным или занятым телефонным линиям на частоте 18 кГц;
- канал «ПУЛЬТ», функционирующий в рамках протокола RS-232;
Может использоваться как для соединения с вышестоящим устройством сети передачи данных (традиционное включение), так и для связи с контролируемыми устройствами (УТ и подчиненными КПЦО) по цифровым каналам связи;
- канал «RS-232», функционирующий в рамках протокола RS-232.
Может использоваться для соединения с вышестоящим устройством сети передачи данных, для связи с контролируемыми устройствами (УТ и подчиненными КПЦО) по цифровым каналам связи (традиционное включение), а также для организации связи с дублирующим рабочим местом (АРМ ДПУ);
- канал «RS-485», функционирующий в рамках протокола RS-485.
Может использоваться как для соединения с вышестоящим устройством сети передачи данных, так и для связи с контролируемыми устройствами (УТ и подчиненными КПЦО) по цифровым каналам связи.
Напряжение питания, B:
Диапазон рабочих температур, °С
+5…+40
- от внешнего источника питания
9
Габаритные размеры, мм
185х135х55
Потребляемая мощность, Вт
5
