Назначение изделия
Комплект состоит из передатчика SVP-03T и приемника SVP-04R, которые обеспечивают дифференциальную (симметричную) систему передачи видеосигнала в реальном масштабе времени от датчика (видеокамеры) до потребителя (монитора, коммутатора, магнитофона и т.д.) на расстояние до 1500 м. Такая система обладает высокой помехозащищенностью при передаче в одном многопарном кабеле нескольких разнотипных сигналов (видео, звук, питание, телефония, сигнализация и т.д.).
Особенности
Устройства выполнены на интегральных микросхемах фирмы Analog Devices, имеют малые габариты, низкое энергопотребление и снабжены грозозащитой.
Комплектация

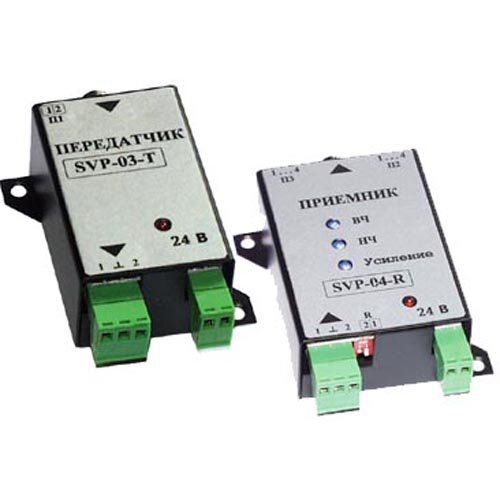

Передатчик SVP-03Т, приемник SVP-04R
Дальность передачи сигнала до, м
1500
Шаг коррекции, м
100
Диапазон рабочих частот, МГц
50 Гц…6 МГц
Дифференциальное входное сопротивление, Ом
100
ПЕРЕДАТЧИК SVP-03Т
Входное сопротивление, Ом
75
Входное сопротивление, Ом
75
Уровень выходного напряжения приемника при нагрузке 75 Ом, В
1.0
Номинальный уровень входного сигнала передатчика, В
1.0
Напряжение питания DC/AC, B
24
Напряжение питания, В
24
Ток потребления, мА
80
Ток потребления, мА
60
Габаритные размеры, мм
105х80х33
Габаритные размеры, мм
95х65х33
Диапазон рабочих температур, °С
0…+40
ПРИЕМНИК SVP-04R
