Назначение изделия

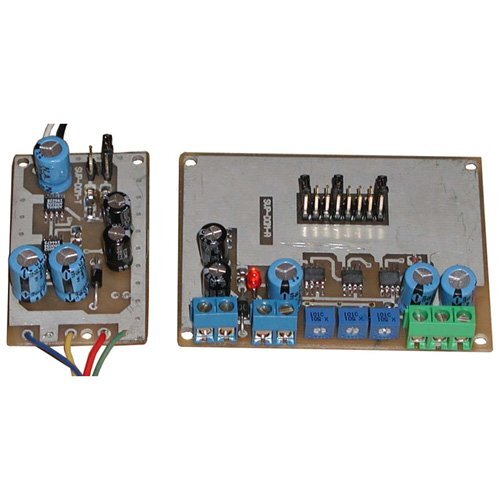

Комплект состоит из передатчика SVP-03TM и приемника SVP-04RM, которые обеспечивают дифференциальную (симметричную) систему передачи видеосигнала в реальном масштабе времени от датчика (видеокамеры) до потребителя (монитора, коммутатора, магнитофона и т.д.) на расстояние до 1000 м. Такая система обладает высокой помехозащищенностью при передаче в одном многопарном кабеле нескольких разнотипных сигналов (видео, звук, питание, телефония, сигнализация и т.д.). Преимущества новинки - высокое качество получаемого изображения и низкая цена приборов.
Особенности
SVP-03TM/04RM отличает: простота настройки, малые габариты, совместимость с кабелями отечественного производства, низкое энергопотребление. Возможна работа 03ТМ с приемником SVP-04R (крейтовый конструктив).
Комплектация
Передатчик SVP-03ТМ, приемник SVP-04RM
Дальность передачи сигнала до, м
1000
Шаг коррекции, м
100
Диапазон рабочих частот, МГц
50 Гц…5 МГц
Дифференциальное входное сопротивление, Ом
100
ПЕРЕДАТЧИК SVP-03ТМ
Входное сопротивление, Ом
75
Входное сопротивление, Ом
75
Уровень выходного напряжения приемника при нагрузке 75 Ом, В
1.0
Номинальный уровень входного сигнала передатчика, В
1.0
Напряжение питания DC, В
12…16
Напряжение питания, В
12…16
Ток потребления, мА
70
Ток потребления, мА
50
Габаритные размеры, мм
72х55х15
Габаритные размеры, мм
55х32х15
Диапазон рабочих температур, °С
-30…+50
ПРИЕМНИК SVP-04RM
