Назначение изделия

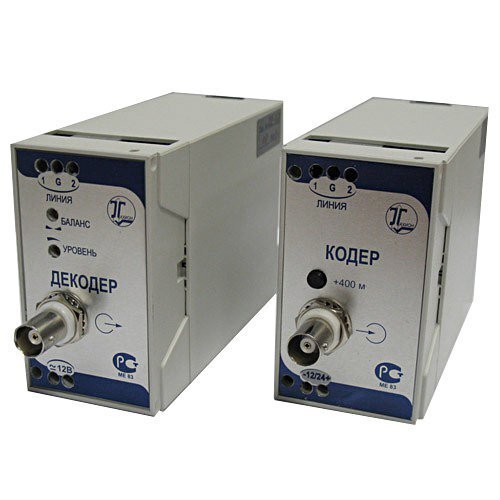

Аппаратура передачи видеосигнала (АПВС–11) предназначена для передачи полного черно-белого или цветного видеосигналов в реальном времени по витой паре телефонного кабеля ТППэп (экранированного) и ему подобным, как по вновь прокладываемым трассам, так и по свободным витым парам местных телефонных линий.
Особенности
-с помощью одного комплекта АПВС передавать по одной выделенной витой паре один стандартный видеосигнал;
-используя необходимое число комплектов АПВС, осуществлять многоканальную передачу видеосигналов от видеокамер и других источников видеосигнала по одному многопарному магистральному кабелю без взаимного влияния каналов;
-строить системы видеоконтроля, телеметрии и сигнализации в единой кабельной системе;
-избежать дорогостоящего монтажа кабельных трасс, используя имеющиеся на объекте кабельные линии связи;
-за счет высокого уровня выходного сигнала передатчика подавлять помехи, наводимые на видеосигнал на всем протяжении кабельной трассы, исключая их влияние на качество передаваемого видеоизображения.
Тип видеосигнала
CVBS
Диапазон рабочих частот, МГц
0-60
Входное сопротивление передатчика, Ом
75
Напряжение питания, В
9…15
Выходное сопротивление приемника, Ом
75
Ток потребления, мА
70
Номинальный уровень входного и выходного видеосигнала, В
1
Грозозащита
нет
Дальность передачи видеосигнала, м
ТПП-2200
Диапазон рабочих температур, °С
-40…+50
Диапазон регулировки уровня выходного видеосигнала, дБ
нет
Габаритные размеры, мм
45х75х110
