Назначение изделия

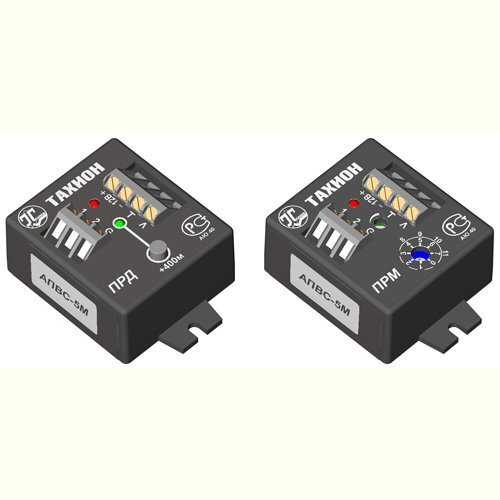

Аппаратура АПВС-5М предназначена для передачи полного черно-белого и цветного видеосигнала по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояние до 1100 м.
Особенности
дальность линии передачи устанавливается пользователем самостоятельно во всем диапазоне 0…1100 метров (шаг переключений 100 метров); модель АПВС-5 изготавливалась под заданную длину линии;
сама дальность передачи для кабеля ТППэп увеличена до 1100 метров при сохранении тех же качественных характеристик (в диапазоне рабочих частот 50 Гц-6 МГц максимальная неравномерность амплитудно-частотной характеристики не превышает 1 дБ);
наличие встроенной системы защиты от опасных наведенных напряжений (/"грозозащита/"), при этом передатчик имеет защиту и по входу, и по выходу; приемник - по входу.
Тип видеосигнала
CVBS
Диапазон рабочих частот, МГц
0-60
Входное сопротивление передатчика, Ом
75
Напряжение питания, В
9…15
Выходное сопротивление приемника, Ом
75
Ток потребления, мА
40
Номинальный уровень входного и выходного видеосигнала, В
1
Грозозащита
Да
Дальность передачи видеосигнала, м
ТПП-1100 ; UTP-900
Диапазон рабочих температур, °С
-40…+50
Диапазон регулировки уровня выходного видеосигнала, дБ
3
Габаритные размеры, мм
47х42.5х25
