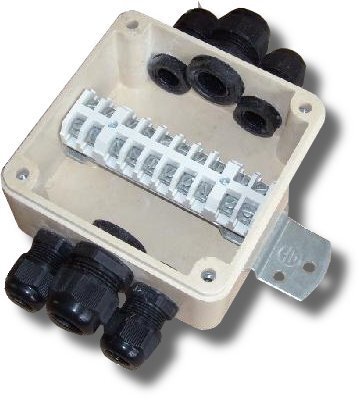

Назначение изделия
Предназначена для соединения и разветвления кабелей с медными и алюминиевыми жилами в электрических цепях управления, контроля и сигнализации систем автоматизации технологических процессов.
Особенности
- климатическое исполнение и климатическое размещение коробок КСП по ГОСТ 15150-69 для климатических условий У2;
- сечение подключаемых жил проводов и кабелей (в стандартном исполнении) 0,35-4 кв.мм;
- к каждому зажиму может быть подключено до 2 жил одновременно;
- крышка имеет резиновое уплотнение и крепится на 4 винтах
- корпус коробки КСП изготовлен из премикса на основе ненасыщенных полиэфирных смол, рубленого стекловолокна, порошкообразного минерального наполнителя и других добавок, придающих материалу специфические свойства;
- крышка крепится на 4 винтах;
- материал масло и бензостоек.
Комплектация
Коробка комплектуется скобами и метизами для крепления.
В корпусе имеются 6 сальников:
– 4 сальника MG-20 (внешний диаметр кабеля 9-14 мм);
– 2 сальника MG-25(внешний диаметр кабеля 13—18 мм).
Степень защиты
IP65
Диапазон рабочих температур, °С
-60…+130
Габаритные размеры, мм
130х130х65
