Назначение изделия

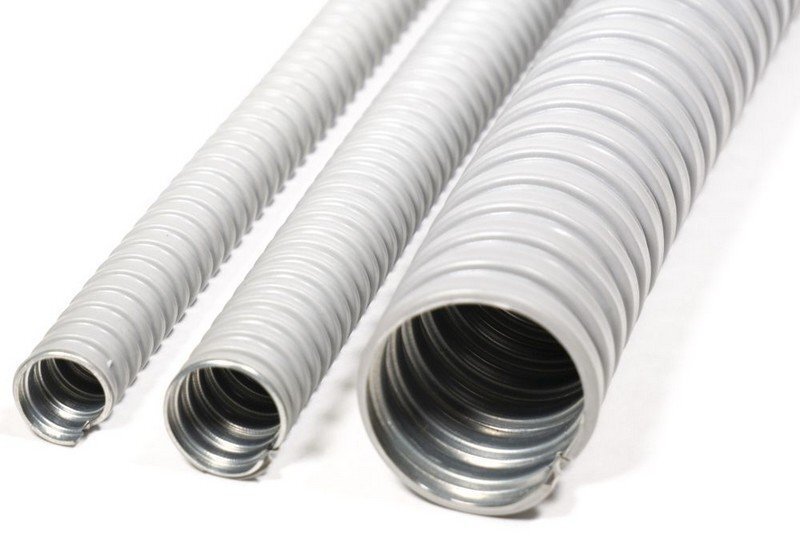

Металлорукав типа МРПИ нг - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Дополнительное оборудование
(302478) - КВ М20 КМ20-Л (Компания СМД), Кабельный ввод
(271380) - КВМ20 (Эридан), Кабельный ввод
(287995) - КВМ-20/12-М (Спектрон НПО), Кабельный ввод
(288027) - КВМ-20/12-Н (Спектрон НПО), Кабельный ввод
(287996) - КВМ-20/16-М-25х1,5 (Спектрон НПО), Кабельный ввод
(304105) - МКВ G3/4 КМ20, Кабельный ввод
(250107) - Муфта вводная для металлорукава ВМ (РКн)-20 (3/4")
(262268) - Муфта вводная для металлорукава пл МВП-20(3/4)(PR08.3010)
(278750) - Муфта соединительная для металлорукава МСМ-20 (zeta40811)
(233458) - Муфта соединительная резьбовая СТМ(Р) (РКв)-20 (3/4")
(238938) - Муфта соединительная СММ (МРР, МСМ)-20 (3/4")
Внешний диаметр, мм
23.1
Климатическое исполнение
У1; У5
Внутренний диаметр, мм
19.1
Степень защиты
IP67
Тип оболочки
ПВХ
Диапазон рабочих температур, °С
-40…+90
Наименьший радиус изгиба, мм
60
Длина в бухте, м
50±2
