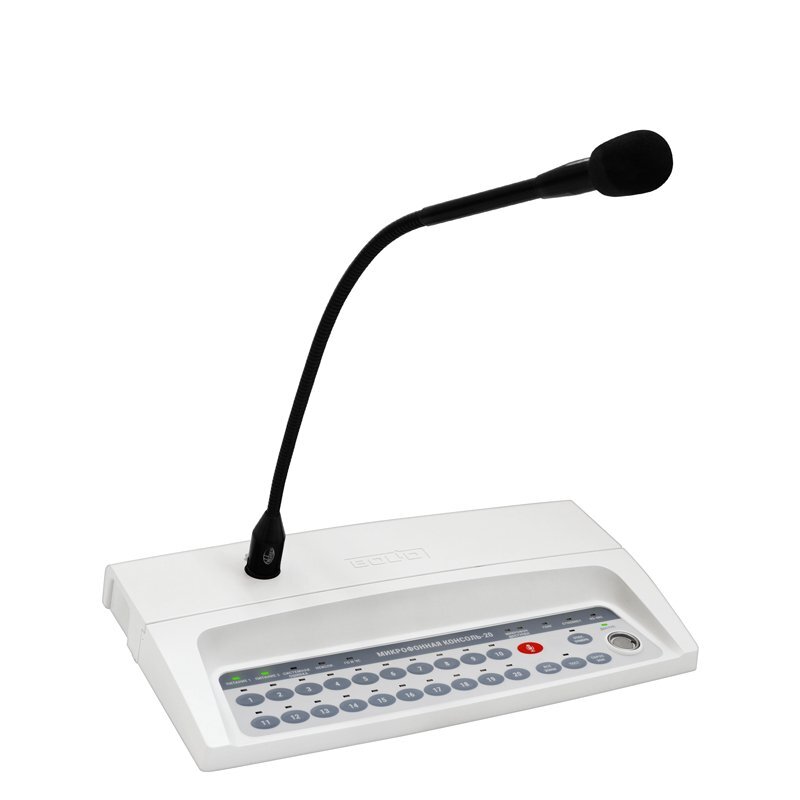

Назначение изделия
Предназначена для работы в СОУЭ, построенной на базе блоков «Рупор-300» в составе ИСО «Орион». Консоль обеспечивает передачу речевых команд диспетчера о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций в зоны речевого оповещения.
Особенности
- консоль совместно с приборами ИСО «Орион» и ППКУП «Сириус» или пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями может выполнять функции блочно-модульного прибора управления речевым оповещением по ГОСТ 53325-2012, конструктивно образуя прибор управления пожарный блочно-модульного исполнения;
- консоль позволяет настроить до 20-ти зон трансляции;
- консоль обеспечивает включение и отключение передачи сигнала оповещения со встроенного в консоль микрофона;
- для трансляции сигналов ГО и ЧС консоль оборудована линейным входом, имеющим вход запуска внешнего оповещения с контролем целостности и выход подтверждения запуска оповещения;
- консоль позволяет осуществлять передачу команд ручного запуска оповещения на блоки речевого оповещения «Рупор-300»;
- трансляция звуковых сигналов и команд запуска оповещения на блоки «Рупор-300» осуществляется через локальную сеть Ethernet;
- перед трансляцией речевого сообщения с микрофона автоматически включается сигнал привлечения внимания, который можно оперативно включать и отключать;
- при необходимости основной функционал консоли может быть защищен с помощью ключей Touch Memory;
- консоль может работать в двух функциональных режимах – «Пожарная консоль» или «Консоль оповещения»;
- питание консоли может осуществляться как от источников постоянного тока так и по технологии РоЕ;
- поддерживает резервированный интерфейс RS-485;
- поддерживает резервированные порты Ethernet;
- имеет контроль вскрытия корпуса консоли, целостности основного и резервного источников питания.
Видеоматериалы
Количество зон речевого оповещения
20
- количество входов питания
2
Количество звуковых фрагментов
255
- от внешнего источника питания
10.2…28.4
Количество линейных входов
1
- количество входов питания по интерфейсу Ethernet (по технологии PoE)
2
Максимальное действующее напряжение входного сигнала линейного входа, В
0.775
- поддерживаемые стандарты РoE
IEEE 802.3af; IEEE 802.3at
Входное сопротивление линейного входа, кОм
2
Потребляемая мощность:
Тип входа запуска внешнего оповещения ГО и ЧС
контакт на замыкание с контролем целостности
- от источника PoE, Вт
5
Тип входа подтверждения запуска оповещения ГО и ЧС
контакт на замыкание
Степень защиты
IP20
Коммуникационный порт (для работы в ИСО «Орион»)
RS-485 с резервированием; протокол Орион
Диапазон рабочих температур, °С
-30…+50
Коммуникационный порт (для работы с ПО «Аудио Сервер» и БРО «Рупор-300»)
RJ-45 Ethernet с резервированием
Габаритные размеры, мм
332х177х480
Напряжение питания, B:
