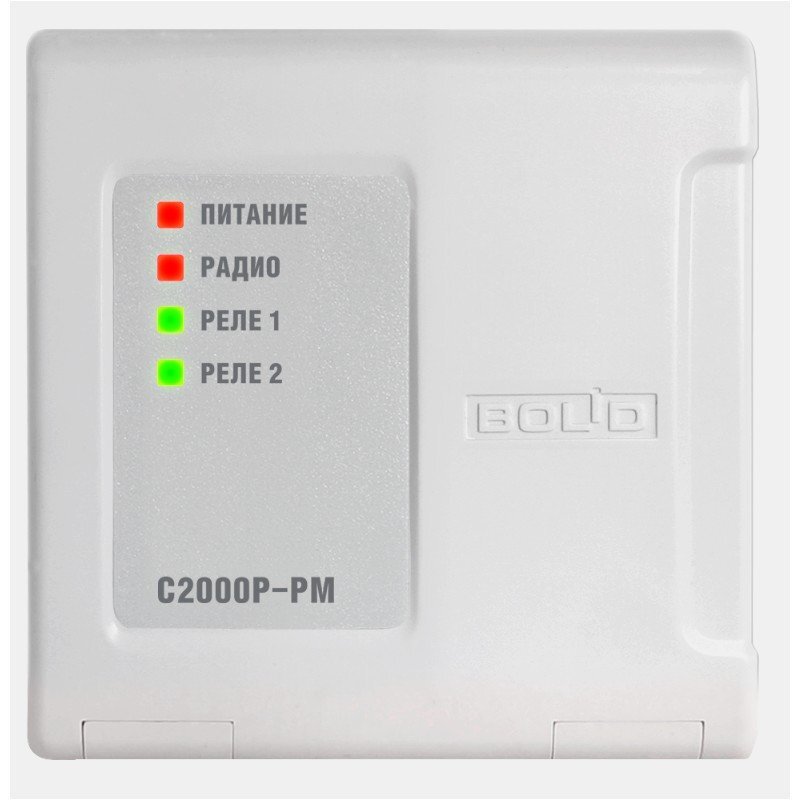

Назначение изделия
Применяется в системах охранной сигнализации, имеет два релейных выхода и предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.). Используется совместно с расширителем "С2000Р-АРР32".
Особенности
- прибор рассчитан на непрерывную круглосуточную работу и относится к восстанавливаемым, периодически обслуживаемым изделиям
- прибор может питаться от внешнего источника 12/24В или от встроенного заменяемого источника питания
- два релейных выхода имеют нормально замкнутые и нормально разомкнутые контакты
- прибор имеет возможность подключения контролируемых цепей (КЦ) внешних неадресных пожарных, охранных или пожарно-охранных извещателей с тревожными выходами типа "сухой контакт"
- прибор осуществляет контроль вскрытия корпуса, контроль состояния источника питания, контроль качества радиосвязи
- электромагнитная совместимость прибора соответствует требованиям по 3 группе устойчивости
Дополнительное оборудование
(201469) - Элемент питания ER14505/LS14500, 3.6 В, типоразмер АА
(231447) - Элемент питания BAT-3V6-AA-LS, 3.6 В, типоразмер АА
Видеоматериалы
Тип реле
радиоканальный
Максимальное коммутируемое напряжение каждого реле, В
100
Наличие дополнительного входа для подключения внешнего извещателя
для ручного управления выходом Реле 1; или внешних датчиков с выходом типа «сухой контакт»
Максимальный коммутируемый ток каждого реле, А
2
Световая индикация
Есть
Напряжение питания, B:
Параметры радиоканала:
- от основного источника питания
5…24
- диапазон рабочих частот, МГц
868.0-868.2
Ток потребления, мА
20
- излучаемая мощность, мВт
не более 10
Резервное питание
АА (ER14505) (3.6В)
- количество рабочих частотных каналов
4
Срок службы батареи
3 года
- дальность (в прямой видимости), м
300
Степень защиты
IP20
- период передачи контрольных сигналов, сек
10…300
Диапазон рабочих температур, °С
-30…+50
Количество релейных выходов
2
Габаритные размеры, мм
102х107х39
Максимальная коммутируемая мощность
30 ВА
Масса, не более, кг
0.120
