Назначение изделия

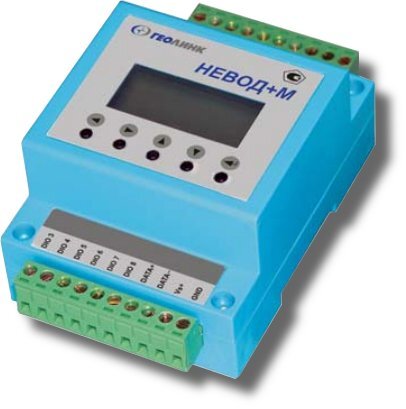

Модуль сбора данных НЕВОД+ М представляет собой универсальный многоканальный вторичный преобразователь сигналов датчиков.
НЕВОД+ М осуществляет измерение аналоговых сигналов (напряжений и токов), их преобразование в цифровую форму и масштабирование, а также обмен командами и данными по последовательному интерфейсу. Установка режимов работы не требует дополнительных аппаратно-программных средств.
НЕВОД+ М предназначен для использования в распределенных сетях сбора данных и управления технологическими процессами на основе интерфейса RS-485. Совместим с модулями ADAM.
Кличество аналоговых входов
4 дифференциальных
Протокол обмена
Advantech ADAM 4017.4050
Диапазоны входного аналогового сигнала
±20 мА; 0…20 мА; ±10 В; ±5 В
Напряжение питания, B:
Количество дискретных входов
0; 4; 8 (устанавливается при конфигурации)
- от внешнего источника питания
10…30
Количество дискретных выходов
8; открытый коллектор
Потребляемая мощность при 12В не более, Вт
2
Выходной интерфейс
RS-485
Габаритные размеры, мм
110х70х50
Скорость обмена данными по интерфейсной линии, бит/сек
9600/19200/38400
