Назначение изделия

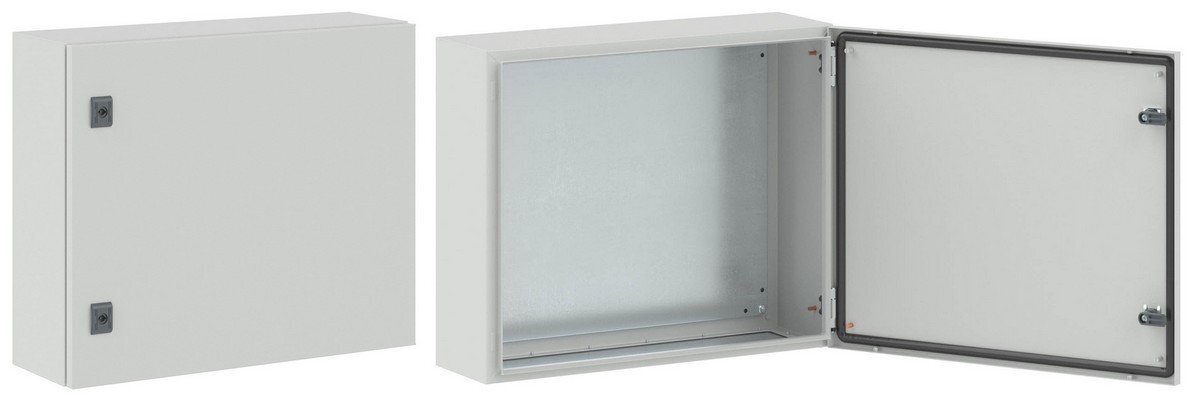

"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Сборные металлические шкафы СE предназначены для защиты от внешнего воздействия оборудования в системах автоматизации и распределения электроэнергии. Корпуса CE имеют всего 4 сварных шва, что повышает прочность конструкции. Корпуса изготавливаются из листовой стали толщиной 1,5 мм с порошковой полиэфирной окраской. Полиуретановый уплотнитель улучшает герметизацию (максимальная степень пыле- и влагозащиты - IP 65 - IP 66). В комплект поставки корпусов входят: быстросъемный фланец, монтажные аксессуары, монтажная плата. По умолчанию шкафы укомплектованы стандартным замком с личинкой под ключ с двойной бородкой, однако замок при необходимости может быть заменен. Сборные металлические шкафы CE соответствуют российским стандартам, они могут устанавливаться в сейсмоопасных зонах и имеют необходимые сертификаты. Корпуса со сплошной дверью применяются в системах автоматизации. Уровень ударопрочности корпусов - IK 10. Габариты навесного шкафа: 500х600х200 мм.
Особенности
- каркас и дверь выполнены из стали 1,5 мм, порошковое покрытие RAL 7035;
- монтажная плата выполнена из оцинкованная сталь 2 мм;
- литой уплотнитель: полиуретан;
- высокая степень пыле- влагозащиты;
- степень ударопрочности – IK10;
- дверь реверсивная, по умолчанию установлена с правой стороны;
- в двери установлен замок под ключ с двойной бородкой 3 мм;
- быстросъемный фланец для ввода кабеля в комплекте с уплотнителем.
Комплектация
Корпус, монтажная плата, дверь, замок, фланец для ввода кабеля, монтажные аксессуары.
Дополнительное оборудование
(263611) - Кронштейны для настенного крепления, для CE/CDE (4шт) R5A55
(263613) - Комплект крепления шкафов CE/RAM box к столбу (R5FB600)
(250560) - Держатель концевого выключателя R5MC** для шкафов (R5FLS01)
Габаритные размеры, мм:
- глубина
200
- высота
500
Степень защиты
IP66
- ширина
600
