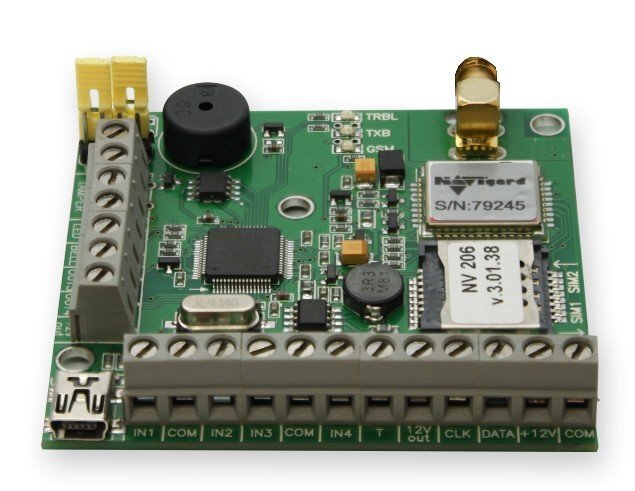

Назначение изделия
Контрольная панель на 4 проводные зоны:
- 4-зонная охранная контрольная панель с GSM передатчиком;
- возможность увеличения количества зон до 8 включением режима удвоения зон;
- постановка/снятие с помощью считывателя TM, клавиатур NV 8516,NV 8501 и NV 8500, брелоками NV PT 44 / PT 1 (NV PB 26);
- подключение Ethernet / W-Fi коммуникаторов NV 204 / NV 205 по системной шине для дублирования и резервирования отчетов;
- выходы для подключения сирены и индикатора статуса;
Базовый GSM передатчик на 4 входа:
- для подключения и идентификации до 4 проводных тревожных кнопок или подключения ПКП и контрольных панелей ЛЮБЫХ производителей на ЛЮБОЙ ПЦН по выходам PGM и реле
Особенности
- работа с клавиатурой 8516 по системной шине + 2 зоны
- удаленное управление через облачный сервис NV Online
- удаленное управление выходами по SMS, бесплатно CLIP
- передача отчетов < 1 сек в формате CID UDP по GSM на NV DG приемники, NV GPRS Server!
- миниатюрный размер
- поддержка облачного мобильного приложения NV HOME (iOS, Android).
Дополнительное оборудование
(250100) NV 3-GSM/SMA, Антенна 3м 0dB
(217864) Антенна Антей 905 SMA 2м, 5dB
(237444) NV 2000, Бокс малый
(241429) B-12, Бокс установочный металлический
(270347) NV 7201 v2, Источник питания
(249416) PS-1215 (плата), Источник питания
(272110) - NV 8516, клавиатура светодиодная
(267674) - NV 8501, клавиатура с ЖКИ экраном
(246329) - NV 8500, панель сенсорная
Видеоматериалы
Количество шлейфов сигнализации
4 (8)
Количество номеров оповещения
15
Количество разделов
4
Напряжение питания, B:
Количество выходов
4
- от внешнего источника питания
9…15
Кол-во подключаемых термодатчиков
3
Ток потребления, мА:
Внешние интерфейсы для обмена, программирования и управления
miniUSB
- максимальный
200
Количество SIM-карт
2 (NV SIM 2)
Максимально допустимые токи и напряжения:
Тип разъема для подключения антенны
SMA (антенна в комплект не входит)
- максимально допустимый ток на выходах OUT1- OUT4, А
0.2
Постановка-снятие
TM; клавиатура NV 8516; NV 8501,NV 8500 ; брелоками NV PT 44/PT 1 (NV PB 26)
- максимально допустимый ток на выходах +12V OUT, А
1
Контроль наличия 220V
по "сухому контакту"; по уровню U-пит. (U-пит.<13В)
- максимально допустимое напряжение на входах IN1 - IN4, В
15
Внешний термодатчик
NV TEMP (до 3 шт.)
Диапазон рабочих температур, °С
-25…+55
Формат передачи данных на станцию мониторинга
Ademco ContactID; CID SMS; GPRS
Габаритные размеры, мм
71х68х22
Оповещение
SMS; CLIP (бесплатный звонок)
Масса не более, кг
0.05
