Назначение изделия

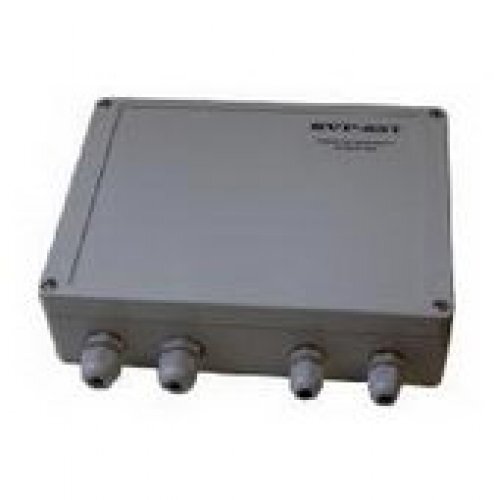

Передатчик в гермокожухе SVP-23Т предназначен для организации канала связи в системах телевизионного наблюдения в комплекте с приемником SVP-04R или SVP-04-2Rack. Он используется при передаче сигнала от телевизионной камеры до приемного устройства (монитора, мультиплексора, коммутатора и т. п.), разнесенных на значительные расстояния. Комплект обеспечивает передачу видеосигнала по симметричной кабельной линии связи типа «витая пара». Реализация симметричной передачи и приема видеосигнала обеспечивает высокую помехозащищенность канала связи при объединении в одном многопарном кабеле нескольких каналов для передачи различных сигналов (видео, звука, телефонии, сигнализации и т.д.).
Особенности
Устройство SVP-23T предназначено для работы вне помещений, имеет возможность настенного крепление, малые габариты, встроенный блок питания, снабжено грозозащитой цепей видеосигнала и питания. Степень защиты от атмосферных воздействий IP-65
Тип видеосигнала
CVBS
Поддерживаемый тип кабеля
ТПП
Входное сопротивление, Ом
75
Напряжение питания DC, В
220
Выходное сопротивление, Ом
75
Ток потребления, мА
Номинальный уровень входного сигнала передатчика, В
1
Диапазон рабочих температур, °С
-35…+50
Полоса рабочих частот, МГц
0-7
Габаритные размеры, мм
Дальность передачи видеосигнала, м
ТПП-1800
