Назначение изделия

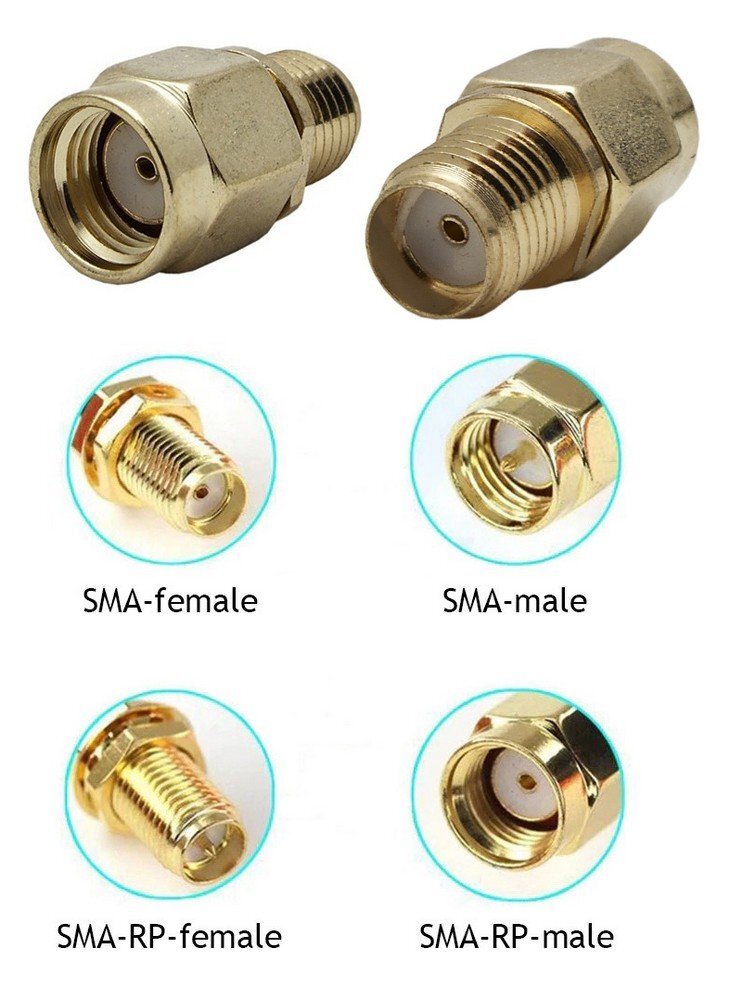

Переходник S-A312 имеет разъемы RP-SMA-male («папа») и SMA-female («мама»). Этот адаптер предназначен для соединения радиооборудования и ВЧ-кабелей с коннекторами RP-SMA-female («мама») и SMA-male («папа») соответственно. Конструктивное исполнение — прямое.
SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом. Эта серия разъемов поддерживает передачу сигнала частотой до 18 ГГц. Основная сфера применения — подключение к внешним антеннам 3G/4G-роутеров, стационарных GSM-телефонов, шлюзов и автомобильных репитеров.
В свою очередь, RP-SMA — реверсивная (с обратной полярностью) версия коннектора, применяемая в WiFi-устройствах. В таких коннекторах «мама» имеет внешнюю резьбу и центральный пин, а «папа» — внутреннюю резьбу и гнездо. Реверсивная модификация была разработана производителями беспроводных устройств специально, чтобы исключить совместимость с уже существующими на рынке антеннами. Такой подход был выбран, поскольку характеристики антенн сотовой связи могли существенно превосходить ограничения, допустимые стандартом WiFi.
Разъем 1
RP-SMA-male
Исполнение
прямое
Разъем 2
SMA-female
Волновое сопротивление, Ом
50
