Назначение изделия

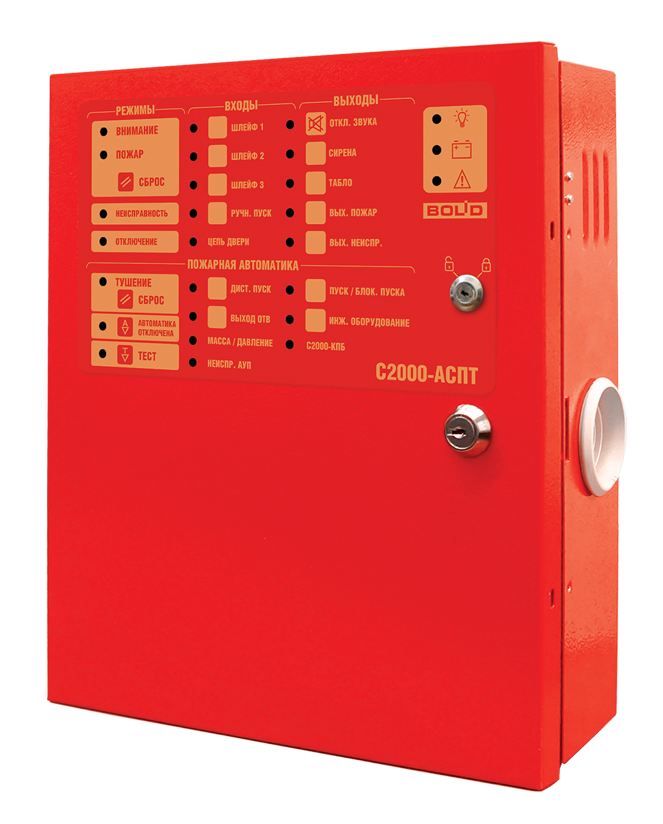

Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения.
Работа блока возможна только в ИСО «Орион» под управлением сетевого контроллера (пульта «С2000М») совместно с блоком индикации системы пожаротушения «С2000-ПТ».
Блок предназначен для:
? защиты одного направления пожаротушения;
? управления автоматической установкой пожаротушения газового, порошкового или аэрозольного типов в автоматическом и дистанционном режимах;
? приёма и обработки сигналов от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
? управления звуковыми и световыми оповещателями. Данные оповещатели не являются оповещателями 1 и 2 типов;
? управления инженерным оборудованием (отключением вентиляционных систем и др.);
? приёма команд и передачи извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления «С2000М»);
? контроля исправности цепей управления автоматической установки пожаротушения, световых и звуковых оповещателей;
? контроля исправности автоматической установки пожаротушения;
? приёма извещений от:
датчиков состояния дверей;
сигнализаторов давления;
выходов неисправности («масса» или «давление»);
блоков контрольно-пусковых «С2000-КПБ»;
устройств дистанционного пуска;
? выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части.
Дополнительное оборудование
(202160) С2000-ПТ, Блок индикации и управления
Видеоматериалы
Количество защищаемых направлений
1
- количество выходов источника постоянного тока
1
Параметры шлейфов сигнализации:
- электрические параметры выходов источника постоянного тока
22…26 В; 200 мА
- количество шлейфов
3
- количество групп контактов реле на переключение
1
- напряжение в дежурном режиме, В
19…24
- электрические параметры групп контактов реле на переключение
DC 28 В 2 А; AC 128 В 500 мА
- суммарный ток потребления извещателей, мА
3
Напряжение питания, B:
Количество выходов для запуска АУП:
- от сети переменного тока
220
- без блоков "С2000-КПБ"
1
- от встроенного источника резервного питания
два аккумулятора 12 В 4.5 Ач
- совместно с блоками "С2000-КПБ"
97
Потребляемая мощность:
Параметры выходов:
- максимальная, ВА
30
- количество выходов на замыкание с контролем цепей
5
Степень защиты
IP30
- электрические параметры выходов на замыкание с контролем цепей
22…26 В; 1 А
Диапазон рабочих температур, °С
0…+50
- количество выходов оптореле на замыкание
2
Габаритные размеры, мм
305х255х95
- электрические параметры выходов оптореле на замыкание
100 В; 100 мА
Масса, не более, кг
6.0
