Назначение изделия

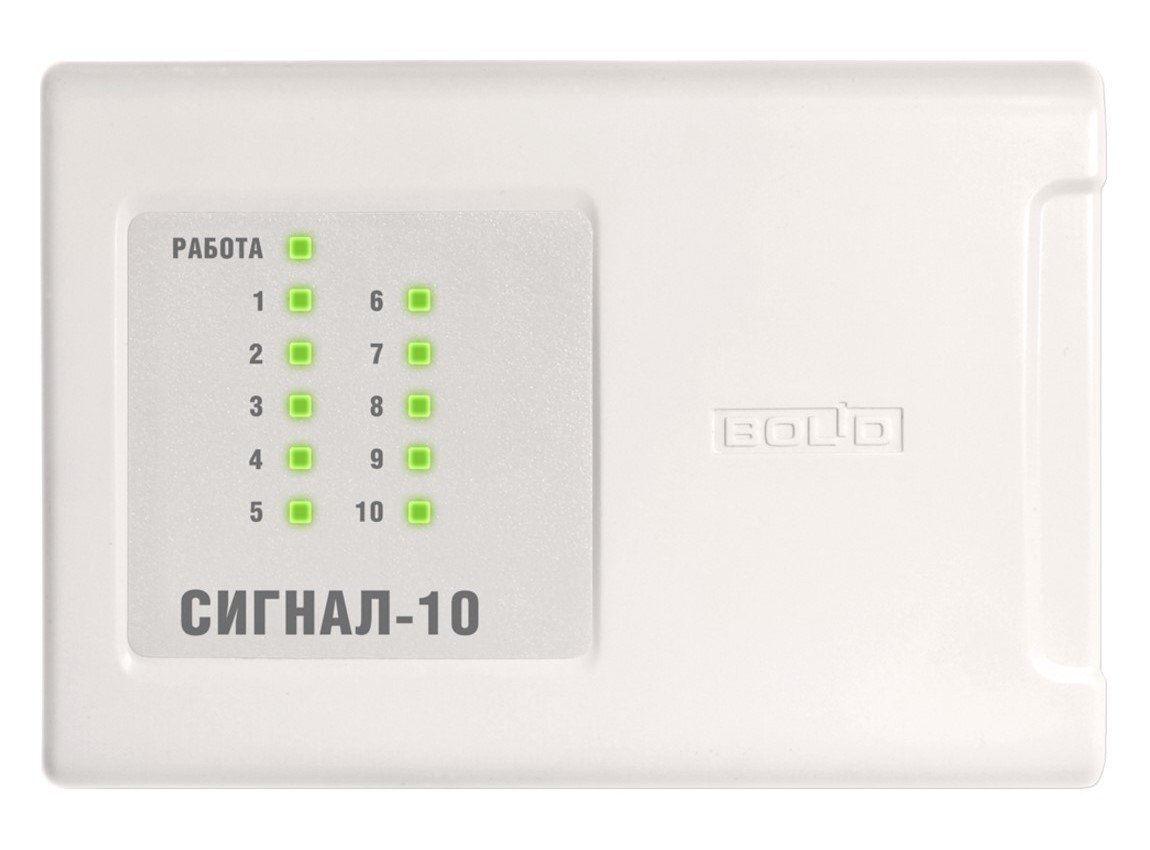

Прибор приемно-контрольный охранно-пожарный "Сигнал-10" предназначен для:
- контроля 10-ти шлейфов сигнализации;
- управления звуковыми и световыми оповещателями;
- приема команд и выдачи извещений по интерфейсу RS-485;
- выдачи тревожных извещений на пульт централизованного наблюдения.
Особенности
В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:
- контролирует неадресные шлейфы сигнализации:
* тип 4: охранный
* тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
* тип 6: технологический
* тип 7: охранный входной
* тип 11: тревожный
* тип 12: программируемый технологический
* тип 14: пожарный адресно-пороговый
* тип 16: пожарный ручной
- управляет 2-мя релейными выходами без контроля подключаемых цепей
- управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
- отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
- поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
- позволяет одновременно управлять группой своих шлейфов сигнализации
- позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
- питается от одного или двух независимых внешних источников питания постоянного тока
- имеет датчик вскрытия корпуса
В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
- контролирует пожарные неадресные шлейфы сигнализации:
* тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
* тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
* тип 3: пожарный тепловой двухпороговый.
- контролирует пожарный адресно-пороговый шлейф сигнализации (тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА")
- передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
- поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
- передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
- имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи
Дополнительное оборудование
(203379) Преобразователь интерфейса USB/RS-485 с гальванической развязкой
(200512) Считыватель-2 исп. 00 Монтажная площадка под ключ touch memory, хромированная, светодиод
(072050) Ключ электронный Touch Memory с держателем
Напряжение питания ППКОП, В
10.2…28.4
Интерфейс подключаемых считывателей
Touch Memory
Ток потребления при 12 В питания, не более, мА
410
Количество ключей управления, не более
85
Количество ШС
10
Размер буфера событий
512
Напряжение на входе ШС, В
19…22
Защита от вскрытия корпуса
Есть
Ток питания извещателей по ШС, мА
3.0
Время технической готовности после подачи питания, с
3
Количество выходов реле
2
Сопротивление оконечного резистора, кОм
4.7
Выходные коммутационные параметры реле:
Степень защиты
IP40
- напряжение постоянного тока, не более, В
130
Диапазон рабочих температур, °С
-30…+50
- ток, не более, А
0.1
Габаритные размеры, мм
156х107х35
Количество выходов "ОК"
2
Масса, не более, кг
0.3
Параметры выхода "ОК"
28 В/1 А
Средний срок службы, лет, не менее
10
Защита от перегрузки
самовосстанавливающиеся предохранители
