Назначение изделия

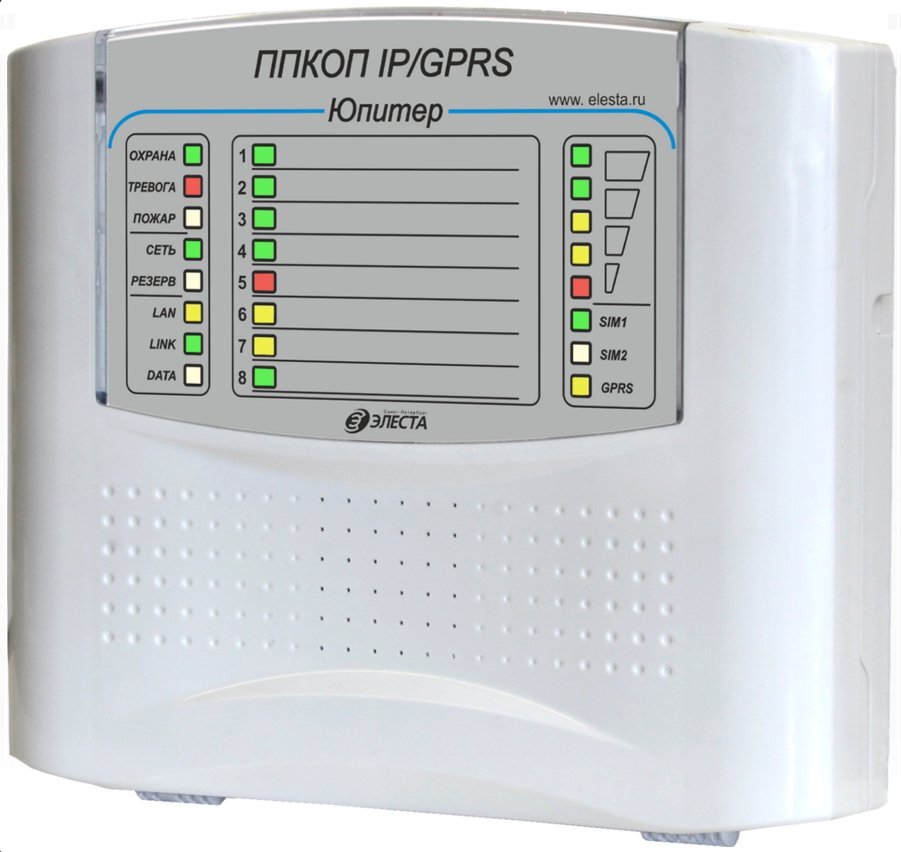

Прибор предназначен для централизованной или автономной защиты квартир, жилых домов, учреждений, магазинов и других объектов от несанкционированных проникновений и пожара. Защита осуществляется путем контроля состояния охранных или пожарных шлейфов сигнализации, установленных на объекте.
Особенности
В зависимости от варианта исполнения платы, прибор может контролировать 4, 8 или 16 шлейфов сигнализации.
В зависимости от варианта исполнения корпуса, прибор может быть в металлическом корпусе или в пластиковом корпусе (со встроенной клавиатурой или без).
Дополнительное оборудование
(284255) - Юпитер-6135, Клавиатура, индикация состояния 8 шлейфов
Количество ШС
8
Максимально допустимые токи и напряжения:
Количество разделов
8
- на выходе "звуковой оповещатель"
12В/100 мА
Способ управления режимами работы
кнопки на выносной панели; ключ ТМ; SMS
- выход для питания извещателей
12В/100мА
Внешние интерфейсы для обмена, программирования и управления
USB; GSM; Ethernet
- релейного выхода
14В/12А
Длительность звучания выносного звукового оповещателя, мин
программируется
Напряжение питания, B:
Напряжение на клеммах для подключения ШС, В:
- от внешнего источника питания
10…14
- при разомкнутом состоянии ШС
22
- от дополнительного источника
10…14
Ток ШС в дежурном режиме, мА
3.6
Ток потребления, мА:
Номинальное сопротивление выносного резистора, кОм
5.1
- при питании от внешнего источника питания
650
Параметры информационных выходов:
Материал корпуса
Пластик
- кол-во выходов типа "Открытый коллектор"
1
Диапазон рабочих температур, °С
-20…+50
- кол-во выходов типа "Сухой контакт"
4
Габаритные размеры, мм
250х220х52
