Назначение изделия

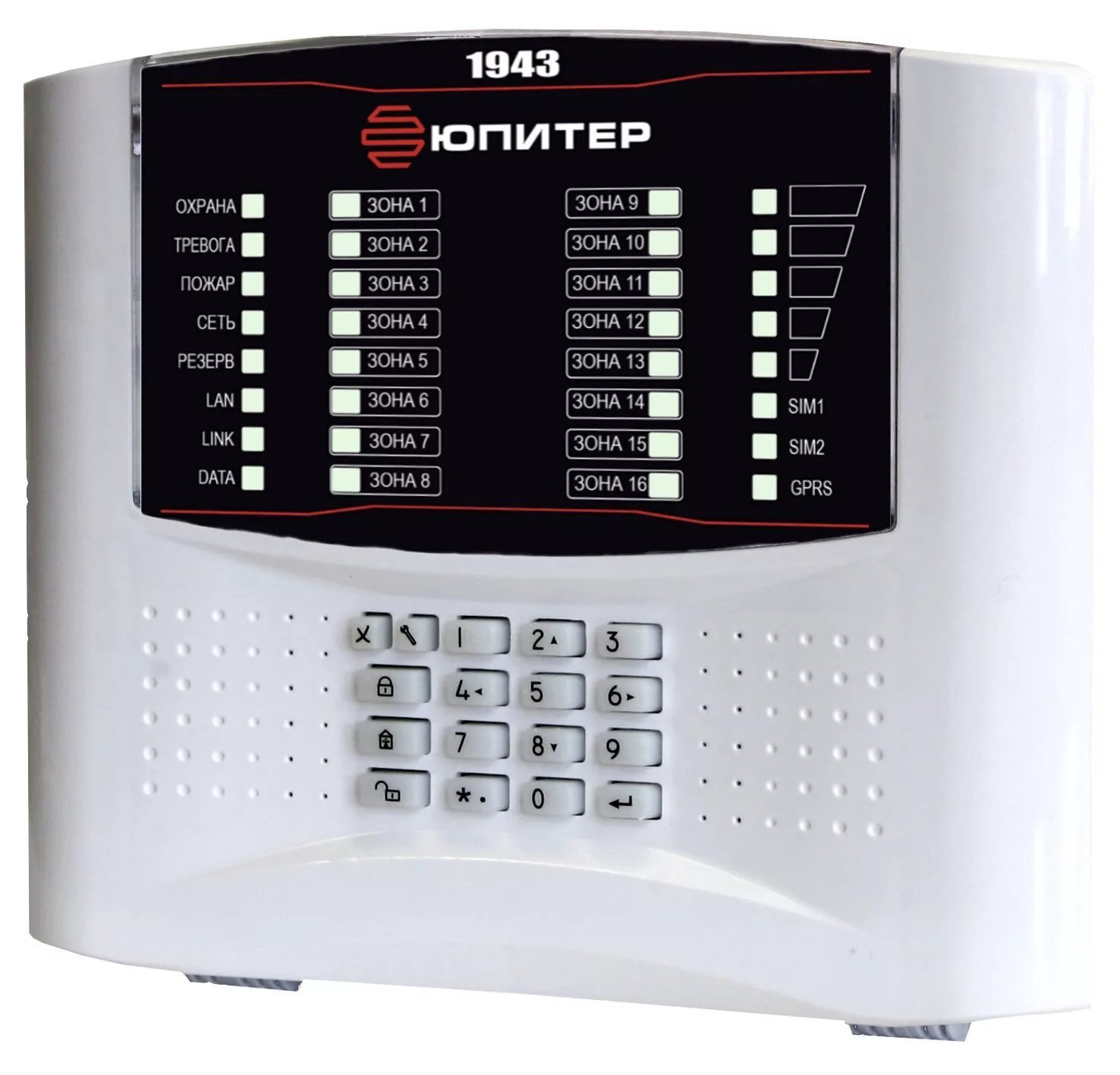

Прибор предназначен для защиты объектов широкого профиля (от жилых помещений до объектов корпоративных клиентов) путем контроля состояния 16 или 64 зон охраны с подключенными шлейфами сигнализации охранных или пожарных извещателей, смонтированных на охраняемом объекте, и передачи сообщений о состоянии прибора на пульт централизованного наблюдения.
Дополнительное оборудование
Клавиатуры управления
(284254) - Юпитер-6134, Клавиатура с индикацией 4 ШС
(284255) - Юпитер-6135, Клавиатура с индикацией 8 ШС
(284256) - Юпитер-6136, Клавиатура с индикацией 16 ШС
Расширители
(272282) - Юпитер-3812, Блок расширения на 8 ШС
(272281) - Юпитер-3811, Блок расширения на 4 ШС
(296084) - Юпитер-3214, Блок релейный на 4 реле
(265618) - Юпитер-9132, Резервированный источник питания 12 В/ 2 А
(3033920 - LEOCH DJW 12-7,0, Аккумулятор 12 В/ 7 Ач
Количество ШС
16 (до 64)
Максимально допустимые токи и напряжения:
Количество разделов
16
- на выходе "звуковой оповещатель"
12В/100 мА
Способ управления режимами работы
кнопки на выносной панели; ключ ТМ; SMS
- выход для питания извещателей
12В/100мА
Внешние интерфейсы для обмена, программирования и управления
USB; GSM; Ethernet
- релейного выхода
250В/5А
Длительность звучания выносного звукового оповещателя, мин
программируется
Напряжение питания, B:
Напряжение на клеммах для подключения ШС, В:
- от внешнего источника питания
10…14
- при разомкнутом состоянии ШС
22
- от дополнительного источника
10…14
Ток ШС в дежурном режиме, мА
3.6
Ток потребления, мА:
Номинальное сопротивление выносного резистора, кОм
5.1
- при питании от внешнего источника питания
650
Параметры информационных выходов:
Материал корпуса
Пластик
- кол-во выходов типа "Открытый коллектор"
1
Диапазон рабочих температур, °С
-20…+50
- кол-во выходов типа "Сухой контакт"
4
Габаритные размеры, мм
250х220х52
