Назначение изделия

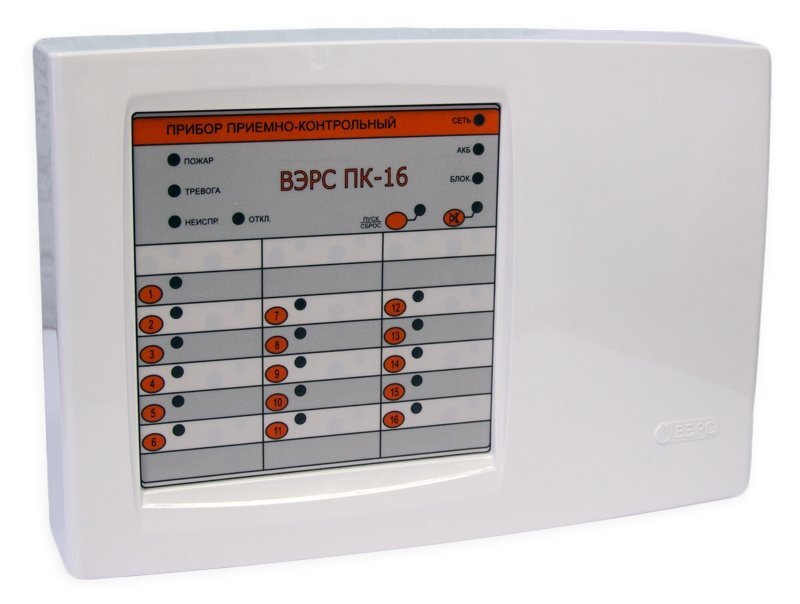

Приборы ВЭРС-ПК Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
Приборы ВЭРС-ПК Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:
- встроенным регистратором событий на 1024 записи;
- внедрен высокоэффективный импульсный источник питания;
- расширен диапазон рабочего сетевого напряжения - 135-242 В;
- поддерживается полноценная работа с глубоко разряженной АКБ;
- прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- возможностью считывания журнала событий прибора через USB-интерфейс с использованием программного обеспечения ВЭРС-ПК Prog.
Дополнительное оборудование
(269350) - ВЭРС-МАД, GSM-коммуникатор для установки в приборы ВЭРС-ПК версии 3.2 и ВЭРС-HYBRID
(250502) - ВЭРС-БМК, Блок индикации
(237645) - ВЭРС-РС версия 3.1, Блок индикации
(229717) - ВЭРС-БРУ 8 версия 3.1, Блок релейный
(230400) - ВЭРС-БРУ 4 версия 3.1, Блок релейный
(230402) - ВЭРС-БРУ 24 версия 3.1, Блок релейный
(230401) - ВЭРС-БРУ 16 версия 3.1, Блок релейный
Видеоматериалы
Количество ШС
16
- релейного выхода
24В/2А
Количество разделов
8
Напряжение питания, B:
Способ управления режимами работы
кнопки на лицевой панели; ключ ТМ
- от сети переменного тока
220
Внешние интерфейсы для обмена, программирования и управления
RS-485
- от внешнего источника питания
12
Длительность звучания выносного звукового оповещателя, мин
5
- от дополнительного источника
12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме
17
- при питании от внешнего источника питания
-
- при разомкнутом состоянии ШС
22
- при питании от дополнительного источника питания
160
Ток ШС в дежурном режиме, мА
3
- при питании от встроенного аккумулятора, мА
160
Номинальное сопротивление выносного резистора, кОм
7.5
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
- от сети переменного тока
12ВА
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов
1
- кол-во выходов типа "Открытый коллектор"
3
Емкость аккумулятора, А·ч
7
- кол-во выходов типа "Сухой контакт"
3
Материал корпуса
Пластик
Максимально допустимые токи и напряжения:
Степень защиты
IP20
- на выходе "звуковой оповещатель"
12В/500мА
Диапазон рабочих температур, °С
-30…+50
- на выходе "световой оповещатель"
12В/500мА
Габаритные размеры, мм
312х214х94
- выход для питания извещателей
12В/1А
