Назначение изделия

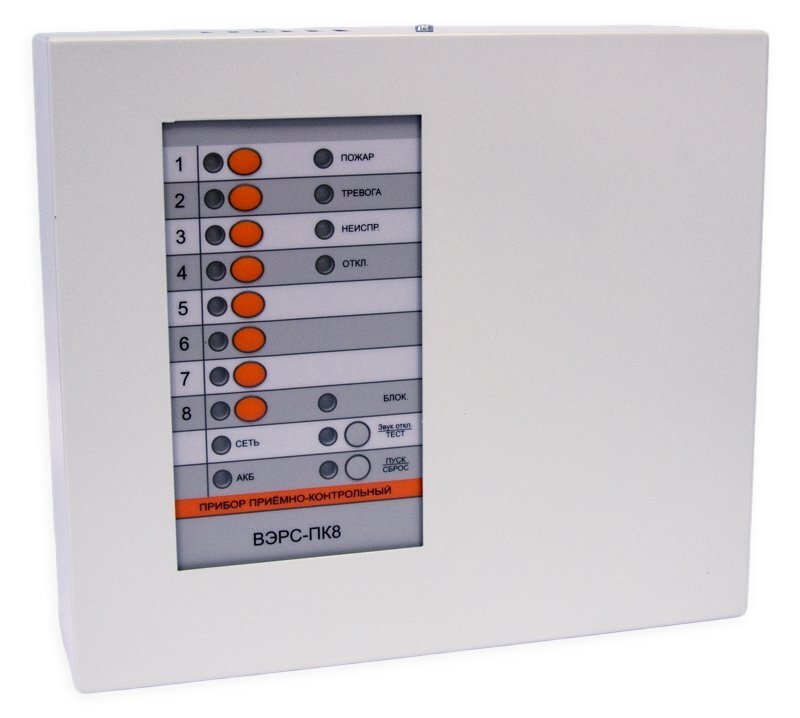

Приборы ВЭРС-ПК2/4/8 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
- гибкое программирование до 36 -х параметров прибора и ШС;
- три типа ШС: «Пожарный», «Охранный» и «Технологический»;
- объединение ШС в разделы для общего управления;
- управление ШС электронными ключами (до 255 ключей);
- управление замком двери, обеспечение прохода по ключам доступа;
- возможность подключения внешнего РИП;
- выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
- встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.
Дополнительное оборудование
(269350) - ВЭРС-МАД, GSM-коммуникатор для установки в приборы ВЭРС-ПК версии 3.2 и ВЭРС-HYBRID
(250502) - ВЭРС-БМК, Блок индикации
(237645) - ВЭРС-РС версия 3.1, Блок индикации
(229717) - ВЭРС-БРУ 8 версия 3.1, Блок релейный
(230400) - ВЭРС-БРУ 4 версия 3.1, Блок релейный
(230402) - ВЭРС-БРУ 24 версия 3.1, Блок релейный
(230401) - ВЭРС-БРУ 16 версия 3.1, Блок релейный
Видеоматериалы
Количество ШС
8
- релейного выхода
120В/2А
Количество разделов
2
Напряжение питания, B:
Способ управления режимами работы
кнопки на выносной панели; ключ ТМ
- от сети переменного тока
135…242
Внешние интерфейсы для обмена, программирования и управления
RS-485; USB
- от внешнего источника питания
12
Длительность звучания выносного звукового оповещателя, мин
5
- от дополнительного источника
12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме
15.3…18.7
- при питании от внешнего источника питания
-
- при разомкнутом состоянии ШС
22
- при питании от дополнительного источника питания
160
Ток ШС в дежурном режиме, мА
3
- при питании от встроенного аккумулятора, мА
160
Номинальное сопротивление выносного резистора, кОм
7.5
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
- от сети переменного тока
12ВА
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов
1
- кол-во выходов типа "Открытый коллектор"
3
Емкость аккумулятора, А·ч
4.5
- кол-во выходов типа "Сухой контакт"
3
Материал корпуса
Металл
Максимально допустимые токи и напряжения:
Степень защиты
IP20
- на выходе "звуковой оповещатель"
12В/500мА
Диапазон рабочих температур, °С
-30…+50
- на выходе "световой оповещатель"
12В/500мА
Габаритные размеры, мм
240х200х83.5
- выход для питания извещателей
12В/500мА
