Назначение изделия

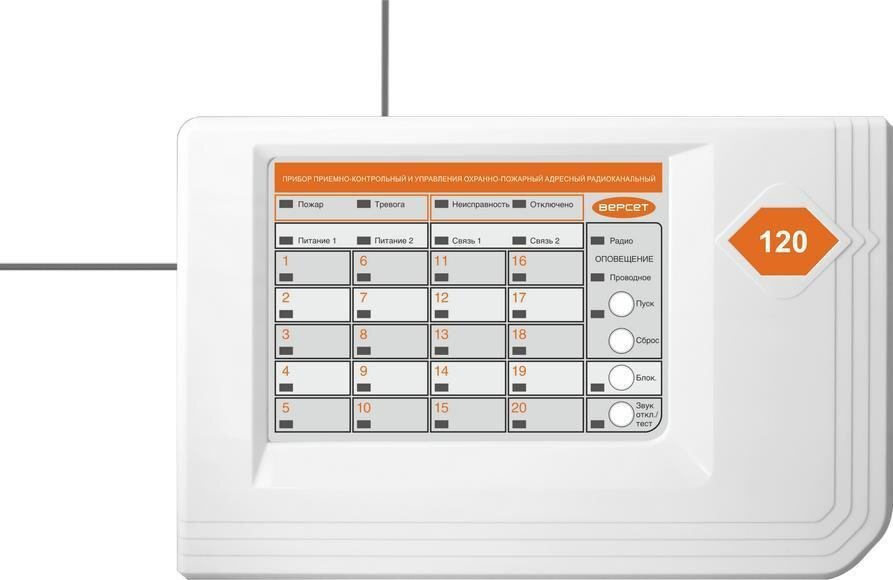

Прибор приёмно-контрольный и управления охранно-пожарный адресный радиоканальный «ВС-ПК ВЕКТОР-120» предназначен для работы по обеспечению защиты охраняемого объекта от пожара и несанкционированного проникновения, для управления пожарным оповещением. Прибор работает совместно с радиоканальными устройствами: радиоканальными извещателями, радиоканальными оповещателями, радиоканальными брелками, кодонаборными панелями и другими устройствами, входящими в состав адресной охранно-пожарной радиоканальной системы «ВС ВЕКТОР-АР».
Особенности
- прибор работает с 64 радиоканальными извещателями и оповещателями, радиоканальными тревожными и сигнальными кнопками (радиоканальные устройства);
- общее количество радиоканальных оповещателей, подключаемых к прибору – до 24;
- прибор имеет 20 адресных зон охраны, каждой зоне соответствует индикатор ее состояния. За каждой зоной могут быть закреплены один или более радиоканальных извещателей;
- прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели;
- в приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи;
- высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер;
- передача данных выполняется с помощью зашифрованных сообщений;
- дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности;
- наличие интерфейса RS-485 для работы с пультовой системой ВЕТТА – 2020 или подключения устройства регистрации событий;
- управление прибором выполняется радиобрелками, радиоканальными кодонаборными панелями и ключами ТМ. Брелки и ключи могут управлять одной или несколькими зонами — разделами. Возможно управление с пульта системы ВЕТТА-2020;
- прибор ведет электронный журнал событий.
Дополнительное оборудование
(273473) - ВС-РТР ВЕКТОР, Ретранслятор
Пожарные извещатели
(231512) - ДИП-220Р ВЕКТОР (ИП212-220Р), Извещатель пожарный дымовой
(273642) - ДИП-230Р ВЕКТОР (ИП212-230Р), Извещатель пожарный дымовой со встроенной сиреной
(265215) - ИП101-17Р-A1R "ИП-17Р-А1R ВЕКТОР", Извещатель тепловой t-сраб.54...65°С
(265216) - ИП101-17Р-A3R "ИП-17Р-А3R ВЕКТОР", Извещатель тепловой t-сраб.64...76°С
(256537) - ВС-ИПР-031 ВЕКТОР, Извещатель пожарный ручной радиоканальный
(278089) - ВС-УДП ВЕКТОР, Устройство дистанционного пуска
(231531) - ВС-ПИ ВЕКТОР, Радиопередающее устройство (РПД)
Оповещатели
(246790) - ВОСХОД-Р-024, Оповещатель свето-звуковой радиоканальный
(231528) - ВОСХОД-Р "Выход", Табло световое, питание от 2-х батарей CR123A(3В)
(239123) - ВОСХОД-Р 12В "Выход", Табло световое, внешнее питание 12 В
(262930) - ВОСХОД-Р-01 "Пожар", Табло световое, питание от 2-х батарей CR123A(3В)
(280249) - ВОСХОД-Р-02 "Стрелка вправо", Табло световое, питание от 2-х батарей CR123A(3В)
(284667) - ВОСХОД-Р-03 "Стрелка влево", Табло световое, питание от 2-х батарей CR123A(3В)
(239082) - ВОСХОД-РС1 "Выход", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(239124) - ВОСХОД-РС1 12В "Выход", Табло со встроенной сиреной, внешнее питание 12 В
(290260) - ВОСХОД-РС1-01 "Пожар", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(238921) - ВОСХОД-РС1-02 "Стрелка вправо", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(238922) - ВОСХОД-РС1-03 "Стрелка влево", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(244348) - ТОН-Р-028, Оповещатель речевой
Устройства управления
(231532) - Б4-Р (Б-4 Р) ВЕКТОР, Радиобрелок
(263515) - ВС-РК ВЕКТОР, Радиоустройство
Охранные извещатели
(231530) - ВС-СМК ВЕКТОР, Извещатель магнитоконтактный
(263516) - ВС-ТК ВЕКТОР, Брелок тревожной сигнализации 4-х кнопочный
(263517) - ВС-ТКС ВЕКТОР, Кнопка тревожная стационарная
(246789) - ВС-ИК-021 ВЕКТОР, Извещатель ИК-объемный
(256536) - ВС-ИК-022 ВЕКТОР, Извещатель ИК-поверхностный ("штора")
(276262) - Сонар-Р, Извещатель разбития стекла
Устройства подачи сигналов вызова
(273643) - ВС-CК ВЕКТОР, Брелок вызова 4-х кнопочный
(273644) - ВС-CКС ВЕКТОР, Кнопка вызова стационарная
Видеоматериалы
Количество адресных зон охраны
20
- коммутируемый ток, А
3
Кол-во регистрируемых радиоканальных уст-в
64
Напряжение питания, B:
Количество радиоканальных оповещателей
24
- от внешнего источника питания
10.5…15
Общее количество радиоканальных брелков, паролей кодонаборных панелей и электронных ключей
80
Ток потребления, мА:
Дальность радиосвязи, м
до 600
- не более
100
Параметры релейных выходов:
Степень защиты
IP40
- кол-во релейных выходов
4
Диапазон рабочих температур, °С
-30…+55
- коммутируемое напряжение, В
250
Габаритные размеры, мм
254х165х39
