Назначение изделия
- контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или технологическими извещателями;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейный выход;
- выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861;
- обеспечение питающим напряжением активных извещателей и других устройств.
Особенности
* постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
* обеспечивается работа ШС по типам "охранный " или "технологический".
В ШС могут быть включены:
- извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
* контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
* контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
* силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;
* установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "технологический"),
- времени задержки на вход/выход;
* наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);
* подключение к ПК обеспечивается блоком сопряжения Астра-983.
Комплектация

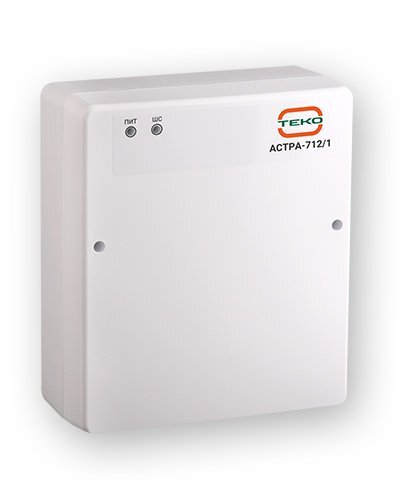

Прибор приемно-контрольный охранный 1 шт.
Выключатель кнопочный 1 шт.
Предохранитель 220 В 160 мА 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 экз.
Дополнительное оборудование
(208444) - Астра-983, блок сопряжения с компьютером (USB)
(004385) - Астра-822, модуль сигнальных реле
(004287) - Астра-861, модуль выносных индикаторов
Видеоматериалы
Количество ШС
1
- выход для питания извещателей
12В/750мА
Количество разделов
1
- релейного выхода
100В/100мА
Способ управления режимами работы
кнопка; ключ ТМ
Напряжение питания, B:
Внешние интерфейсы для обмена, программирования и управления
LIN
- от сети переменного тока
187…242
Длительность звучания выносного звукового оповещателя, мин
3 (программируется)
- от дополнительного источника
12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме
9…14
- при питании от внешнего источника питания
150
Ток ШС в дежурном режиме, мА
3
- при питании от встроенного аккумулятора, мА
150
Номинальное сопротивление выносного резистора, кОм
3.9
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220 (ШСО)/150 (ШСП)
- от сети переменного тока
15Вт
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов
1
- кол-во выходов типа "Открытый коллектор"
2
Емкость аккумулятора, А·ч
7
- кол-во выходов типа "Сухой контакт"
1
Материал корпуса
Пластик
Максимально допустимые токи и напряжения:
Степень защиты
IP41
- на выходе "звуковой оповещатель"
12В/1.5А (клеммы SND,BAT при наличии АКБ)/0.1А (клеммы SND; +12V)
Диапазон рабочих температур, °С
-10…+50
- на выходе "световой оповещатель"
12В/50мА (клеммы LHT и «+12V»)/50мА (клеммы «ARM…out» и «+12V»)
Габаритные размеры, мм
165х190х79
