Назначение изделия

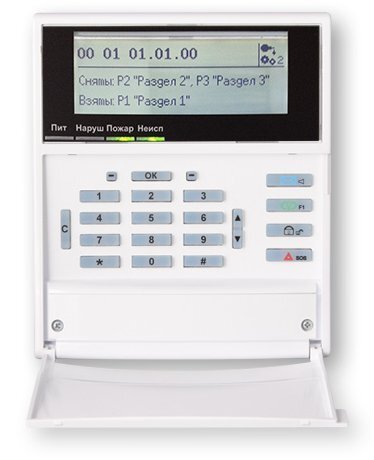

Прибор приемно-контрольный охранно-пожарный «Астра-812 Pro» предназначен для организации комбинированной (проводной и беспроводной) охранной, охранно-пожарной и других видов сигнализации (тревожной, аварийной, технологической и т.п.) в составе системы беспроводной охранно-пожарной сигнализации «Астра-РИ-М».
ППКОП «Астра-812 Pro» поддерживает работу с радиоустройствами системы «Астра-РИ-М» через радиорасширители «Астра-РИ-М РР», с радиоустройствами системы «Астра-Zитадель» через радиорасширители «Астра-Z РР».
Особенности
Важно!: версия 4_0 не поддерживает работу с Астра-421РК2, Астра-4511РК2, Астра-РИ-РПД
Дополнительное оборудование
(213965) - Астра-713 расширитель проводных зон
(227058) - Астра-МР, Модуль реле для установки для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(251294) - Астра-GSM (Проксима), Модуль GSM для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(242544) - Астра-LAN, Модуль Ethernet для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(247946) - Астра-RS-485, Модуль интерфейса RS-485 для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(270884) - Модуль Астра-GSM (ПАК Астра), Модуль GSM с поддержкой "облака"
(270885) - Модуль Астра-LAN (ПАК Астра), Модуль расширения
Источник питания
(266088) - Астра-712/0 исп. 1А, Источник питания
(265076) - Астра-712/0 исп. 2А, Источник питания
(284704) - ETALON FORS 1207, Аккумулятор
Устройства управления
(251075) - Астра-РИ-М РПДК (ИО 10110-1), Радиобрелок
(270862) - Астра-8131, Клавиатура радиоканальная
(270867) - Астра-8531, Считыватель бесконтактный радиоканальный
Пожарные извещатели
(250214) - Астра-421 исп. РК, Извещатель пожарный дымовой
(286261) - Астра-431 исп. РК, Извещатель тепловой макс.-дифф. радиокан.
(286260) - Астра-4511 (новый), Извещатель пожарный ручной радиоканальн.
Охранные извещатели
(251071) - Астра-3321, Извещатель охр.точечный магнитоконт
(251070) - Астра-3221, Извещатель тревожной сигнализации радиоканальный
(251072) - Астра-5121, Извещатель ИК-объёмный радиокан. с защитой от животных
(250501) - Астра-5131 исп.А, Извещатель ИК-объёмный радиокан.
(251073) - Астра-5131 исп.Б, Извещатель ИК-штора радиокан.
(250381) - Астра-5131 исп.Ш, Извещатель ИК-штора радиокан.
(251074) - Астра-6131, Извещатель разбития стекла
(248951) - Астра-7 исп. РК, Извещатель ИК-объёмный потолочный радиокан.
(249195) - Астра-8 исп. РК, Извещатель совмещ. ИК-обёмный+разбития стекла радиокан.
Технологические извещатели
(255840) - Астра-3731, Датчик температуры
(230539) - Астра-361 исп. РК, Извещатель утечки воды радиоканальные
(207077) - Астра-361, Извещатель утечки воды проводной, подключается к Астра-3321
Оповещатели и исполнительные устройства
(270861) - Астра-2331, Оповещатель свето-звуковой радиоканальный
(019343) - Астра-10М исп.2, оповещатель светозвуковой проводной
(270866) - Астра-8231, Блок релейный радиоканальный
(284550) - Астра-8731, Розетка управляемая радиокан.
(228623) - Астра-863 исп. А, Блок индикации, 8 системных индикаторов, 38 индикаторов разделов для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(228625) - Астра-863 исп. Б, Блок индикации и управления, 8 системных индикаторов, 19 индикаторов разделов для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(222657) - Астра-823, Релейный модуль, 4 выхода, для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(254529) - Астра-824, Релейный модуль, 8 выходов, для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
Количество ШС
2 (с возможностью расширения)
- на выходе "звуковой оповещатель"
27В/500 мА
Количество разделов
до 250
- на выходе "световой оповещатель"
27В/500 мА
Способ управления режимами работы
кнопки на лицевой панели; ключ ТМ
- выход для питания извещателей
12В/750мА
Внешние интерфейсы для обмена, программирования и управления
RS-485
- релейного выхода
100В/100мА
Длительность звучания выносного звукового оповещателя, мин
программируется
Напряжение питания, B:
Напряжение на клеммах для подключения ШС, В:
- от внешнего источника питания
10…27
- в дежурном режиме
12…24
Ток потребления, мА:
Номинальное сопротивление выносного резистора, кОм
4.7
- при питании от внешнего источника питания
120
Параметры информационных выходов:
Материал корпуса
Пластик
- кол-во выходов типа "Открытый коллектор"
3
Степень защиты
IP30
- кол-во выходов типа "Сухой контакт"
3
Диапазон рабочих температур, °С
-10…+55
Максимально допустимые токи и напряжения:
Габаритные размеры, мм
174х150х43
