Назначение изделия

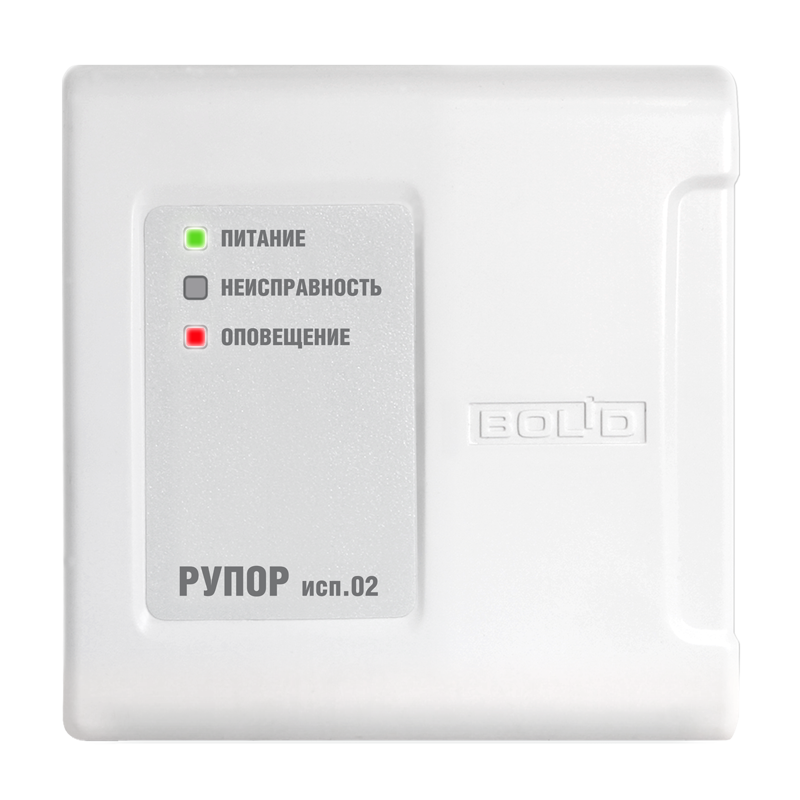

Блок речевого оповещения «Рупор исп.02» предназначен для трансляции предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности при возникновении пожара и других чрезвычайных ситуаций.
Блок применяется как компонент блочно-модульного прибора управления в системах оповещения и управления эвакуацией и в других системах оповещения совместно с пультом контроля «С2000М» (версии 3.00 и выше) или персональным компьютером с установленным ПО АРМ «Орион».
Особенности
Блок поставляется с предварительно записанными речевыми фрагментами:
– Внимание! Проверка системы оповещения!
– Attention please! This is a test of a voice alarm system!
– Внимание! Учебная пожарная тревога! Просим Вас сохранять спокойствие и покинуть здание. При движении руководствуйтесь схемами эвакуации и световыми указателями "ВЫХОД"
– Attention please! This is a fire emergency drill! Please, keep calm and leave the building. On your way, please follow escape routes and exit signs.
– Внимание! Пожарная тревога! Просим Вас сохранять спокойствие и покинуть здание.При движении руководствуйтесь схемами эвакуации и световыми указателями "ВЫХОД"
– Attention, please! This is a fire emergency! Please, keep calm and leave the building. On your way, please follow escape routes and exit signs.
– Внимание! Чрезвычайная ситуация! Просим Вас сохранять спокойствие и покинуть здание. При движении руководствуйтесь схемами эвакуации и световыми указателями "ВЫХОД"
– Attention, please! This is an emergency! Please, keep calm and leave the building. On your way, please follow escape routes and exit signs.
Блок рассчитан на работу совместно с акустическими системами серии ОПР-П0 и ОПР-С0 или подобными АС сопротивлением 8 или 4 Ом других производителей.
Зона оповещения может быть расширена за счет подключения блоков Рупор-БР (не более 16 шт.).
Блок имеет возможность трансляции сигналов оповещения ГО и ЧС.
Дополнительное оборудование
(283112) - ОПР-П003.1, Громкоговоритель потолочный 8 Ом, 3 Вт
(283115) - ОПР-С003.1, Громкоговоритель настенный 8 Ом, 3 Вт
(283116) - ОПР-С006.1, Громкоговоритель настенный 8 Ом, 6 Вт
(286270) - Рупор-БР, Блок расширения для Рупор исп.02/03; для работы с громкоговрителями 4/8 Ом, 40 Вт. До 16 шт.
(278296) - Рупор-АР-МР, Модуль расширения аналоговых линий предназначен для обработки и преобразования сигнала
от модуля аналогового выходного «Рупор-АР-МВ» и формирования на своих выходах аудио сигнала и сигнала управления,
(278295) - Рупор-АР-МВ, Модуль аналоговый выходной для преобразования входного линейного сигнала и сигнала управления
для дальнейшей их передачи по двухпроводной линии связи на модули расширения аналоговых линий «Рупор-АР-МР»
Видеоматериалы
Параметры речевого оповещения:
Напряжение питания, B:
- количество линий оповещения
1
- от основного источника питания
10…28
- номинальная выходная мощность канала, Вт
18…40
Ток потребления, мА:
- номинальное сопротивление подключаемых АМ, Ом
4/8
- не более
2500
- тип речевых сообщений
пользовательское
Степень защиты
IP30
- максимальная продолжительность речевых сообщений, сек
84
Диапазон рабочих температур, °С
-10…+55
- вход ГО и ЧС
1
Габаритные размеры, мм
102х107х39
Внешние интерфейсы для обмена, программирования и управления:
Масса, не более:
- RS-485
1
- устройства
0.20 кг
