Назначение изделия

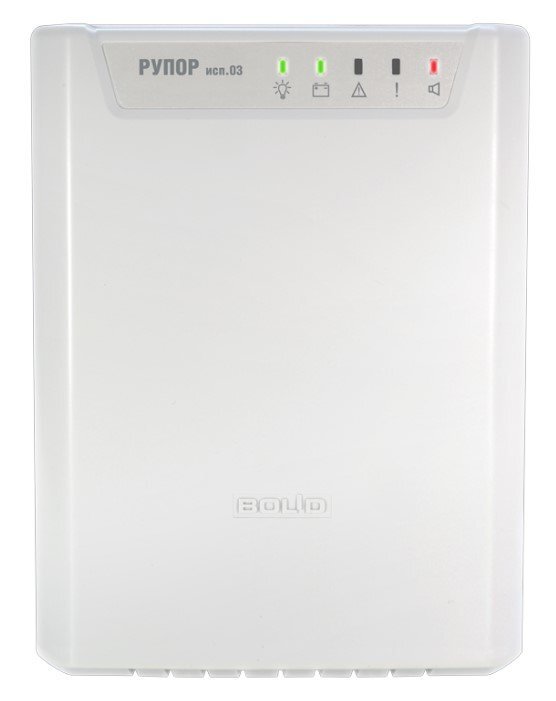

Блок речевого оповещения "Рупор исп. 03" предназначен для трансляции предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности при возникновении пожара и других чрезвычайных ситуаций. Блок рассчитан на применение в составе ИСО "Орион".
Особенности
- блок речевого оповещения "Рупор исп. 03" предназначен для построения систем оповещения и управления эвакуацией (СОУЭ)
- блок применяется как компонент блочно-модульного прибора управления в системах оповещения и управления эвакуацией и в других системах оповещения совместно с пультом контроля "С2000М"
- блок поставляется с четырьмя предварительно записными сообщениями, которые проговариваются на русском и английском языке
- преамбула и речевые сообщения могут быть изменены с помощью программы Uprog
- блок имеет возможность воспроизведения нескольких речевых сообщений согласно их приоритетам (прерывание одного сообщения другим, имеющим больший приоритет). Данная возможность может использоваться для внесения изменений в порядок эвакуации персонала (например, при распространении пожара на один из эвакуационных выходов
- блок имеет возможность трансляции сигналов оповещения ГО и ЧС и звуковых сигналов от источника, подключенного к линейному входу (в том числе с микрофона)
- блок рассчитан на работу совместно с акустическими системами серии ОПР-П0 и ОПР-С0 или подобными АС сопротивлением 8 или 4 Ом других производителей и блоками расширения Рупор-БР
- блок поддерживает 5 уровней ограничения выходной мощности
- блок осуществляет контроль вскрытия корпуса прибора, контроль исправности канала оповещения и источника питания, наличия связи по RS-485
Дополнительное оборудование
(283931) - АБ 1207М, Аккумулятор
(283112) - ОПР-П003.1, Громкоговоритель потолочный 3 Вт
(286273) - ОПР-С003.2, Громкоговоритель настенный 3 Вт
(283116) - ОПР-С006.1, Громкоговоритель настенный 6 Вт
(286270) - Рупор-БР, Блок расширения для Рупор исп.02/03; для работы с громкоговрителями 4/8 Ом, 40 Вт. До 16 шт.
(278296) - Рупор-АР-МР, Модуль расширения аналоговых линий предназначен для обработки и преобразования сигнала
от модуля аналогового выходного «Рупор-АР-МВ» и формирования на своих выходах аудио сигнала и сигнала управления,
(278295) - Рупор-АР-МВ, Модуль аналоговый выходной для преобразования входного линейного сигнала и сигнала управления
для дальнейшей их передачи по двухпроводной линии связи на модули расширения аналоговых линий «Рупор-АР-МР»
Видеоматериалы
Количество зон оповещения
1
- от встроенного источника резервного питания
12 В 7 Ач
Параметры линии оповещения:
Ток потребления в дежурном режиме, А
0.1
- выходная мощность канала, Вт
40 Вт
Мощность, потребляемая от сети, ВА, не более
15
- допустимое сопротивление нагрузки, Ом
4…22 Ом
Степень защиты
IP30
Количество сценариев оповещения
128
Диапазон рабочих температур, °С
-10…+55
Общая продолжительность речевых сообщений
84 секунд
Габаритные размеры, мм
211х165х89
Напряжение питания, B:
Масса без встроенных аккумуляторов, не более, кг
0.65
- от внешнего источника питания
165…253
