Назначение изделия

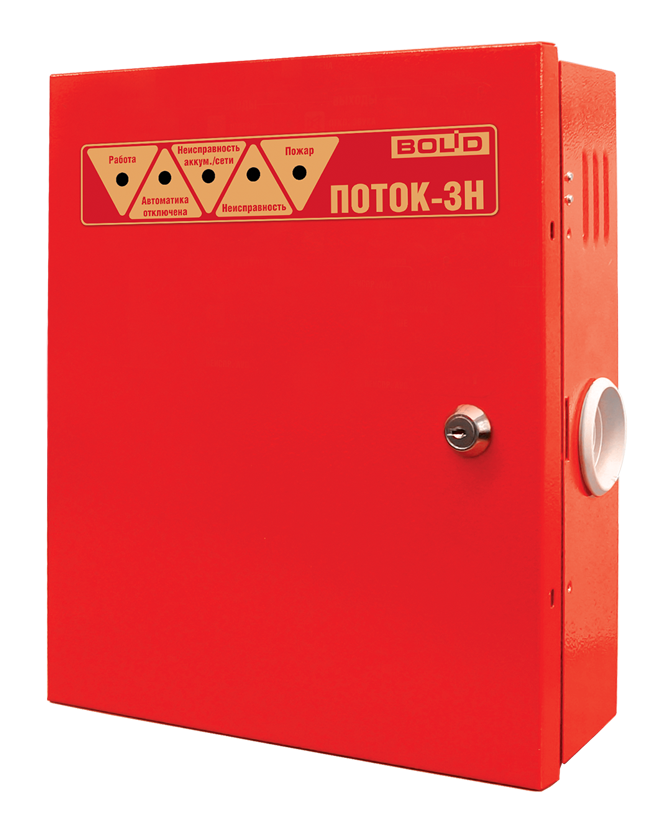

"Поток-3Н" предназначен для использования в составе ИСО "Орион" для управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода для противопожарной защиты объектов промышленного и гражданского назначения. Работа прибора возможна только под управлением сетевого контроллера (пульт "С2000М" либо АРМ "Орион Про").
Дополнительное оборудование
(232930) Поток-БКИ, блок индикации и управления
Количество сигнальных входов для запуска
5
- ток контроля цепи, мА
1.5
Количество коммутируемых цепей
11
Максимальное коммутируемое напряжение, В:
Количество выходов для запуска дренчерной завесы
1
- переменное, В/А
100/0.05
Количество выходов для управления насосами
3
- постоянное, В/А
28/2
Количество выходов для управления дренчерной секцией, электрозадвижкой
1
Параметры контактов реле NO-NC-COM:
Количество выходов для отключения вентиляционных систем
1
- постоянное, В/А
28/10
Количество выходов для пит. внш. у-в, стабилизированным напряжением 12 В
1
- переменное, В/А
250/8
Количество выходов для пит. внш. у-в, нестабилизированным напряжением (12…20) В
1
Количество входов цепей контроля
18
Количество выходов для подключения внешних индикаторов неисправность
4
Количество выходов на пульт пожарной части
2
Параметры контактов реле Пуск-1, Пуск-2, Пуск-3:
Напряжение питания, В
180…242
- напряжение/ток, В/А
(24±2)/0.14
Потребляемая мощность, ВА
30
- ток контроля цепи, мА
1.5
Диапазон рабочих температур, °С
0…+50
Параметры контактов реле Пуск-4:
Габаритные размеры, мм
305х255х95
- напряжение/ток, В/А
(24±2)/0.5
Масса прибора с аккумулятором, кг, не более
6
