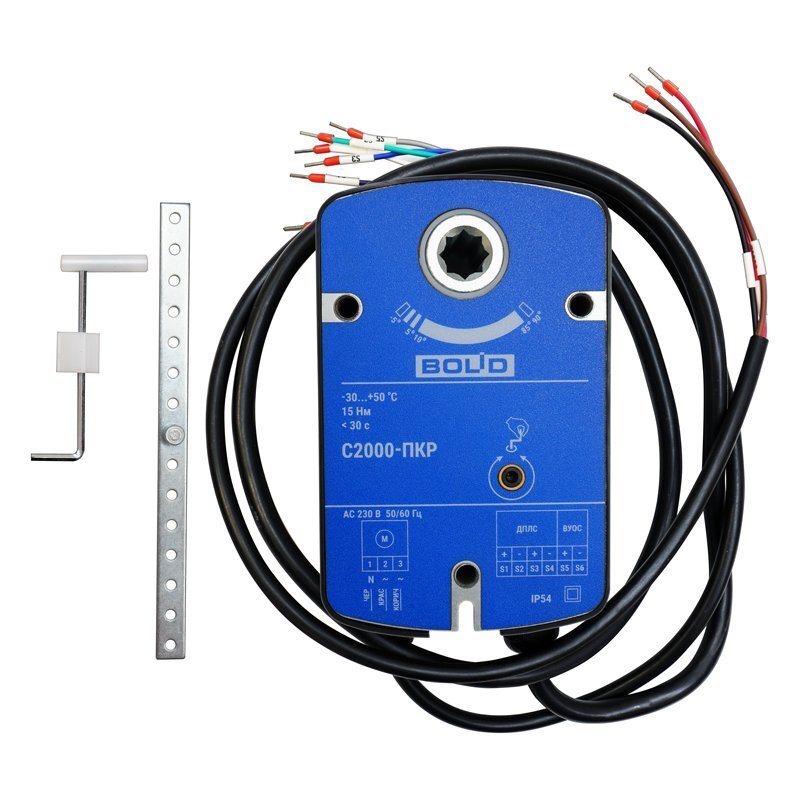

Назначение изделия
Предназначен для установки на противопожарных и дымовых клапанах систем противодымной вентиляции.
Привод принимает команды от «С2000-КДЛ», контролирует своё положение, отправляет в систему информацию о своём состоянии. Подключаемое к модулю выносное устройство индикации позволяет с помощью лазерного тестера «ДИП-Тест» проводить проверку работоспособности и тестирование привода. Адресный модуль «С2000-ПКР» оснащён встроенным изолятором короткого замыкания ДПЛС. Для управления приводом не требуется установки промежуточных блоков, привод получает команды напрямую от С2000-КДЛ.
Особенности
- управление клапаном по командам от «С2000-КДЛ», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С»
- контроль положения клапана посредством контроля угла поворота выходного вала
- возможность подключения выносного устройства оптической сигнализации «ВУОС-31»
- контроль напряжения питания
- передача состояний контролируемых параметров и приём команд управления по цифровой двухпроводной линии связи (ДПЛС) от «С2000-КДЛ»
Дополнительное оборудование
(276742) - ВУОС-31, Выносной индикатор
(314459) - ДИП-Тест, Тестер
Количество входов питания
2
- в состоянии покоя, ВА
6
Напряжение питания, B:
Номинальный крутящий момент, Н/м
15
- исполнительной части
230
Угол поворота выходного вала, град
90
- приёмо-передающей части
8…12
Время поворота, с
60
Ток потребления, мА:
Передающее звено на вал, мм
12х12
Потребляемый ток от ДПЛС
1.5
Индикация положения
механический указатель
- исполнительной части
50
Степень защиты
IP54
- приёмо-передающей части
1.5
Диапазон рабочих температур, °С
-30…+55
Потребляемая мощность:
Габаритные размеры, мм
170х102х62
- во время вращения, ВА
12
