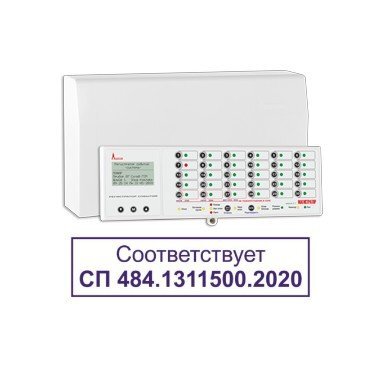

Назначение изделия
Прибор предназначен для организации централизованного контроля управления объектовыми приборами Гранд МАГИСТР различного исполнения, объединенных по сети RS-485 в комплексную систему безопасности с выдачей соответствующего светозвукового оповещения,
управления дополнительным оборудованием и передачей сигнала на ПЦН.
Прибор имеет две линии интерфейса RS-485 (внутренняя до 32 устройств и внешняя до 30 устройств через сетевой модуль ДПЛС).
Во внутреннюю линию можно подключать (длина линии до 500 м.):
- клавиатура «МАГИСТРАТОР» (версия 3.2) (поставляется в комплекте);
- клавиатура «Гранд МАГИСТР Кл» всех исполнений по количеству ШС (версия 3.х);
- клавиатура «Гранд МАГИСТР Кл ПУ8» (версия 3.х);
- клавиатура «Гранд МАГИСТР-125 Кл» (версия 3.х);
- клавиатура «Гранд МАГИСТР Кл ИУ» (версия 3.х);
- блок ключей «Гранд МАГИСТР БК» (версия 3.х);
- блок реле «Гранд МАГИСТР БР» (версия 3.х);
- блок автодозвона «Гранд МАГИСТР GSM/GSM2/GSM2 SMA » (версия 3.х);
- комбинированный сетевой адаптер «МАГИСТРАТОР СА+LAN» в качестве преобразователя интерфейсов, либо управления через интернет-браузер.
Во внешнюю линию можно подключать (длина линии до 2000 м.):
- ППКОП «Гранд МАГИСТР» (версия 3.х) всех исполнений по количеству ШС;
- ППКУП «Гранд МАГИСТР ПУ» (версия 3.х) всех исполнений по количеству зон;
- ППКУОП «Гранд МАГИСТР-125» (версия 3.х) в различной конфигурации;
Кольцевая топология подключения обеспечивает сохранение связи с приборам при обрыве линии и коротком замыкании.
Все объектовые приборы подключаются во внешнюю через сетевые адаптеры «МАГИСТРАТОР СА» (версия 3.2).
Количество контролируемых объектовых приборов
до 30
Буфер событий
7 000
Количество контролируемых зон пожаротушения
до 240
Напряжение питания, В
220 AC
Количество контролируемых шлейфов сигнализации
900
Потребляемый ток, мА
90
Длина линии интерфейса, RS-485, м
2000 м внешняя линия; 500 м внутренняя линия
Кол-во устанавливаемых аккумуляторов
1
Параметры информационных выходов:
Емкость аккумулятора, А·ч
7
- кол-во выходов типа "Открытый коллектор"
4
Диапазон рабочих температур, °С
-30…+55
- кол-во реле ПЦН
3
Габаритные размеры, мм:
Ток на выходе ОК, А
1
- системного блока
345х180х90
Параметры реле
~ 120 В; 1 А/24 В; 2 А
- клавиатуры
295х95х32
