Назначение изделия

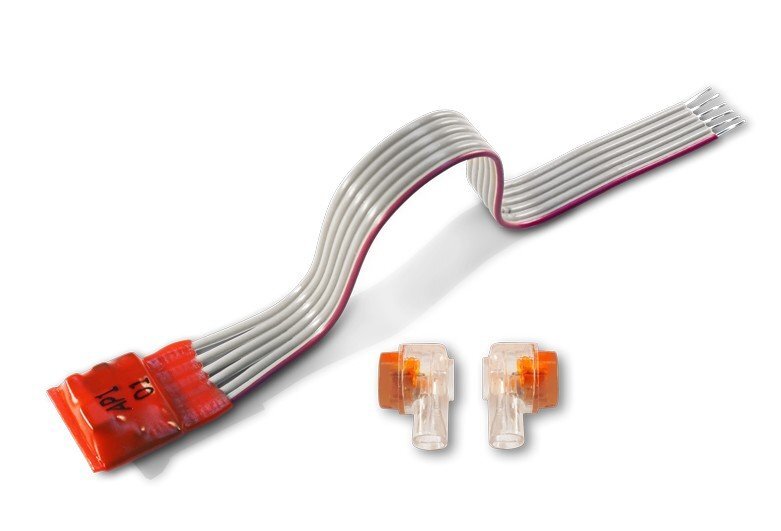

Адресный расширитель «С2000-АР1» исп.01 применяется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» в двухпроводную линию связи КДЛ, с возможностью контроля состояния блокировки корпуса извещателя.
Электропитание и информационный обмен АР1 осуществляется по ДПЛС. Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
АР1 рассчитан на непрерывную круглосуточную работу
Особенности
- размещается внутри охранного или пожарного четырехпроводного извещателя;
- питание от двухпроводной линии связи;
- контроль контактов сигнального реле («Охрана») и датчика вскрытия корпуса («Блокировка»);
- нормально-разомкнутые контакты шлейфа «Охрана»;
- адрес расширителя сохраняется в энергонезависимой памяти;
- измерение значения напряжения в ДПЛС в месте установки;
- миниатюрное исполнение.
Напряжение питания, B:
Степень защиты
IP41
- по двухпроводной линии связи
8…11
Диапазон рабочих температур, °С
-30…+50
Ток потребления, мА:
Габаритные размеры, мм
14х16х5
- максимальный
0.6
Масса, не более, г
не более 5
