Назначение изделия

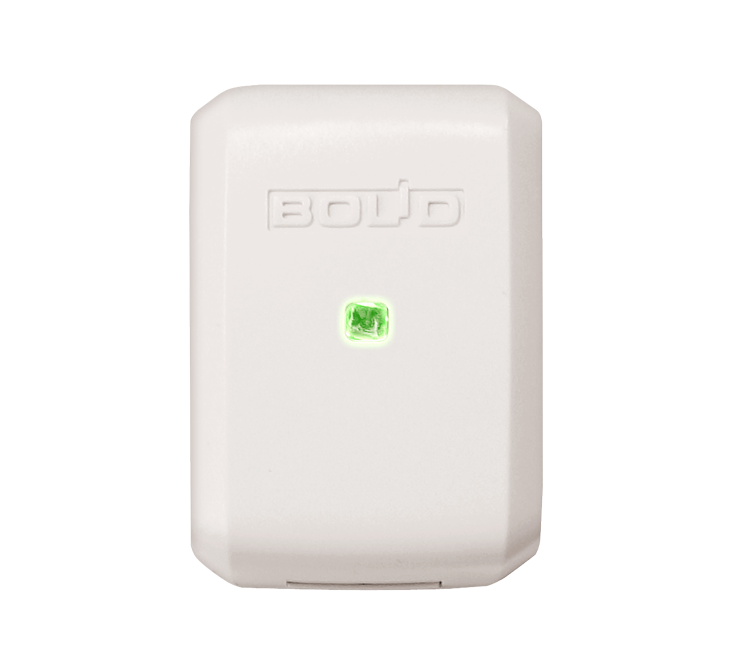

Адресный расширитель «С2000-АР2 исп. 02» применяется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Предназначен для подключения неадресных пожарных, охранных или пожарно-охранных извещателей с тревожными выходами типа «сухой контакт» в двухпроводную линию связи КДЛ.
Электропитание и информационный обмен АР2 осуществляется по ДПЛС КДЛ.
АР2 поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения, оснащён датчиком вскрытия корпуса.
АР2 рассчитан на непрерывную круглосуточную работу.
Особенности
- контроль двух независимых зон (адресов, контролируемых цепей) пожарных четырехпроводных или охранных извещателей;
- питание от двухпроводной линии связи;
- при включении пожарных извещателей контролируются состояния зоны «Пожар», «Обрыв», «Короткое замыкание»;
- повышенная помехозащищенность контролируемых цепей сигнализации за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц;
- удобные колодки подключения проводов;
- датчик вскрытия корпуса;
- адрес расширителя запоминается в энергонезависимой памяти;
- встроенный индикатор работоспособности и состояния зон;
- измерение значения напряжения в ДПЛС в месте установки;
- до 63 расширителей к "С2000-КДЛ" и "С2000-КДЛ-2И".
Количество шлейфов
2
Степень защиты
IP41
Напряжение питания, B:
Диапазон рабочих температур, °С
-30…+50
- по двухпроводной линии связи
8…11
Габаритные размеры, мм
56х38х20
Ток потребления, мА:
Масса, не более, г
не более 40
- максимальный
1.0
