Назначение изделия

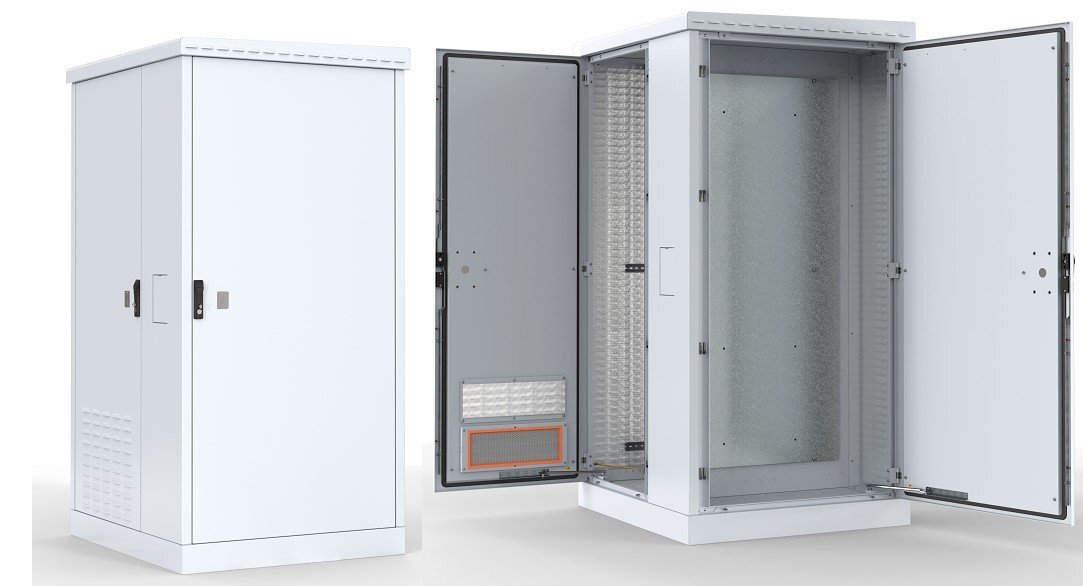

Шкаф серии ШТВ-2 представляет собой специализированный климатический шкаф с двумя изолированными отсеками: телекоммуникационным и электротехническим.
Корпус шкафа изготовлен из листовой стали толщиной до 2мм., внутри покрыт фольгированным термоизоляционным материалом толщиной 10мм. Крыша шкафа вентилируемая, съёмная с небольшим уклоном и системой «антикапля», что не позволяет воде скапливаться на шкафу и отводит воду без попаданий её на уплотнитель, чем защищает от примерзании двери при отрицательных температурах. Под крышей установлены транспортировочные уши удобства перемещения и монтажа. Вместо стандартной крыши возможно установить крышу с выдвижным козырьком (в комплект поставки не входит). Цоколь шкафа высотой 100 мм, съёмный можно заменить на 300 мм либо 600 мм с окнами для доступа к кабелям (в комплект поставки не входит).
Телекоммуникационный отсек стандартно комплектуется двумя парами вертикальных направляющих 19", две DIN-рейки и два воздушных фильтра. Доступ в отсек через переднюю вентилируемую и заднюю двери. Вместо задней двери возможна установка стенки (в комплект поставки не входит). Двери с пенорезиновым уплотнителем. запираются ригельными замками и подготовлены для установки дополнительного сувальдного замка (в комплект поставки не входит). Вентиляция отсека осуществляется через крышу и переднюю вентилируемую дверь. При необходимости отсек делится на телекоммуникационный и аккумуляторный с использованием разделительной полки (в комплект поставки не входит). Кабельные вводы защищены заглушками с уплотнителем расположены основании и на перегородке отделяющей электротехнический отсек.
Электротехнический отсек расположен в боковой части шкафа, доступ к оборудованию возможен через дверь с пенорезиновым уплотнителем. Дверь фиксируются ригельным замком и подготовлена для установки дополнительного сувальдного замка (в комплект поставки не входит).
Отсек укомплектован оцинкованной монтажной панелью и оборудован лючком для подключения электрогенератора.
Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.
Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии R-FAN. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования.
Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации на данных условиях. Шкафы поставляются собранными на деревянных поддонах.
Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50 С до плюс 45 С и относительной влажности не более 80% при 20 С.
Дополнительное оборудование
(286902) Блок силовых розеток с контроллером R-MC1-32-2S-3C13-440-K
(286903) Блок силовых розеток с контроллером R-MC1-32-2S-2C19-440-K
(286899) Контроллер удалённого управления и мониторинга R-MC2-220-1.8
(286909) Блок силовых розеток вертикальный с контроллером R-MC1-32-4x2S-2x3C13-2x2C19-A-1820-K
(266220) Блок розеток R-10-5S-5C13-V-440-Z
(263388) Блок розеток R-10-8S-V-440-Z
(253123) Блок розеток R-16-8S-V-440-1.8
(265522) Блок розеток R-16-9S-I-440-1.8
(268738) Блок розеток R-10-10C13-I-440-Z
(265523) Блок розеток R-16-9S-I-440-3
(265521) Блок розеток R-16-8S-V-440-3
(258368) Блок розеток R-16-7S-A-440-K
(264765) Блок освещения для шкафа R-LED-220
(268456) Блок освещения для шкафа R-LED-220-B
(265500) Полка МС-20
(255248) Полка МС-30
(240100) Полка МС-40
(265491) Полка выдвижная ТСВ-45
(265484) Полка перфорированная усиленная СВ-45У
(263106) Полка перфорированная СВ-39
(255995) Полка перфорированная СВ-45
(265504) Вентилятор с терморегулятором R-FAN-1T
(265505) Вентилятор модуль с терморегулятором R-FAN-2T
(265507) Вентилятор модуль с терморегулятором R-FAN-3T
(287602) Обогреватель на DIN-рейку
(263941) Обогреватель на DIN-рейку со встроенным вентилятором
(284715) Термостат механический на DIN-рейку
(275272) Замок для напольных шкафов ШТВ-12-У
(275276) Замок антивандальный ШТВ-12-36-А
(265515) Кабельный органайзер ГКО-1-6
(258367) Кабельный органайзер ГКО-О-4.62
(262189) Панель 19" с DIN-рейкой КП-АВ
(262007) Монтажный комплект КМ-2-25
(253078) Монтажный комплект КМ-1-50
(266735) Комплект щеточного ввода КВ-Щ-55.210А
(253081) Фальш-панель ФП-1
(254875) Фальш-панель ФП-2
(275256) Панель монтажная оцинкованная ПМ-19-12
(275263) Оцинкованный цоколь (основание) ОС-ШТВ-1-300.900
(275271) Полка откидная для документов СВ-ШТВ
(259815) Комплект проводов заземления ПЗ-СТК
(249789) Комплект проводов заземления ПЗ-ШТК-М
(265516) Комплект уголков опорных УО-45
Высота, U
52
Цвет
Серый RAL 7035
Высота, мм
1310
Нагрузка, не более, кг
800
Ширина, мм
1045
Вес, кг
162
Глубина, мм
630
Степень защиты
IP 65; с установленным кондиционером или вентилятором IP 54
