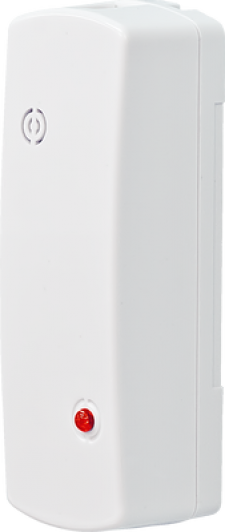

Назначение изделия
Предназначен для обнаружения опасной концентрации в воздухе горючих газов (метана, пропана и др.), формирования извещения о тревоге и подачи сигнала на пуск системы противодействия взрыву.
Особенности
- обнаружение горючих газов в концентрации 10% от взрывоопасной;
- высокая помехозащищенность;
- формирование тревожных извещений по двум порогам концентрации горючего газа;
- полупроводниковый чувствительный элемент с длительным сроком службы;
- низкое энергопотребление.
Сигнализатор формирует пять видов извещений:
- о времени технической готовности – размыканием контактов «FAULT», дублируемое включением индикатора зеленым цветом;
- о нормальном состоянии – замыканием контактов «С NC» и «FAULT»;
- о тревоге – размыканием контактов «С NC», формированием напряжения на контакте «+OUT-» и включением индикатора красным цветом;
- о неисправности (снижение напряжения, выход из строя чувствительного элемента, размыкание контактов «BLOCK») – размыканием контактов «FAULT», дублируемых включением индикатора попеременно красным и зеленым цветом:
- о вскрытии корпуса – размыканием контактов «FAULT»
Концентрация регистрируемого газа, ppm
10% или 20% НКПР (выбирается перемычкой)
- коммутируемый ток, А
0.1
Регистрируемый газ
Метан; пропан или другие горючие
- тампер
есть
Напряжение питания, B:
Время работы сенсора, лет
5
- от внешнего источника питания
9…17
Время технической готовности источника к работе после включения напряжения питания, сек
до 120
Ток потребления, мА:
Время определения, сек
до 10
- в дежурном режиме
60
Степень защиты
IP30
Параметры тревожного выхода:
Диапазон рабочих температур, °С
0…+50
- тип контактов
нормально-замкнутые
Габаритные размеры, мм
112х41х32
- длительность тревожного извещения, сек
10
Масса, не более, кг
0.1
- коммутируемое напряжение, В
36
