Назначение изделия

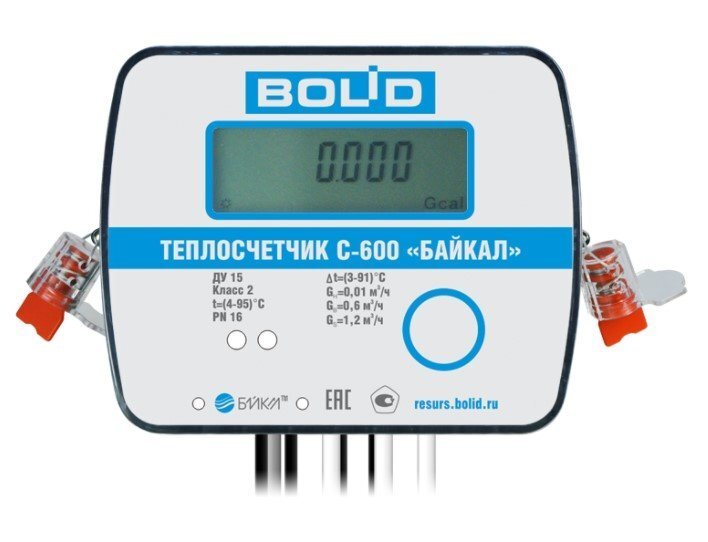

Теплосчетчики предназначены для вычисления тепловой энергии путем измерения объема и температуры теплоносителя в прямом или обратном трубопроводах в закрытых водяных системах отопления. Могут быть использованы как автономно, так и в составе АСКУЭ "Ресурс" и "Ресурс Про".
Особенности
* Тип преобразователя расхода - ультразвуковой
* Корпус вычислителя - отсоединяемый
* Исполнение с интерфейсом:
- RS-485 (BOLID-C600-Байкал-15-0,6-RS; BOLID-C600-Байкал-20-1,5-RS)
- оптопорт
* Количество приборов на одной линии RS-485 - до 250 штук
* Питание интерфейса RS-485 - внешнее
* Данные передаваемые в АСКУЭ "Ресурс":
- Накопленная тепловая энергия, Gcal
- Температура теплоносителя в подающем трубопроводе, °С
- Температура теплоносителя в обратном трубопроводе, °С
- Разница температур теплоносителя, °С
- Накопленный объём теплоносителя, m?
- Текущий объёмный расход, m?/h
- Серийный номер прибора
* Возможно снятие показаний через оптопорт
* Тип установки – универсальный (прямой/обратный трубопровод)
Диаметр условного прохода, мм
15
Напряжение встроенного элемента питания, В
3.6
Посадочный размер, мм
110
Диапазон измеряемой температуры, °C
4…95
Внешний диаметр закрепляемых труб, мм
3/4"
Максимальное рабочее давление, МПа
1.6
Номинальный объемный расход, м?/ч
0.6
Степень защиты
IP67
Интерфейс
RS-485
Диапазон рабочих температур, °С
+5…+50
